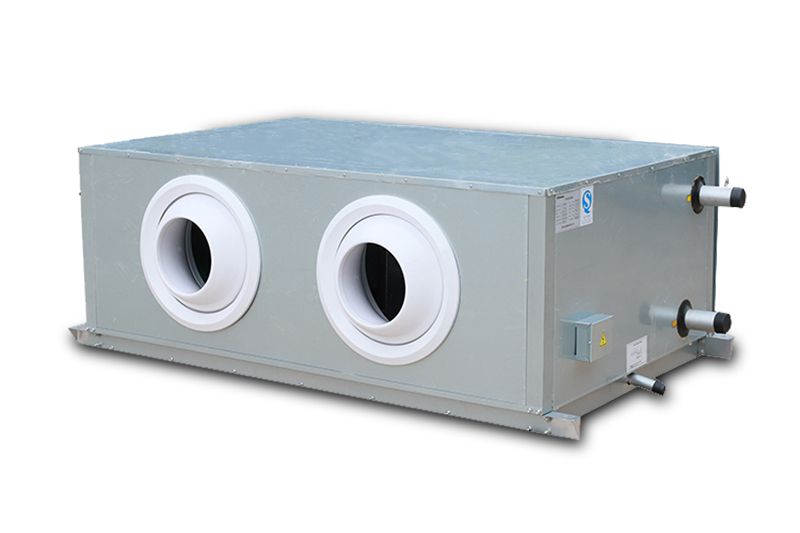

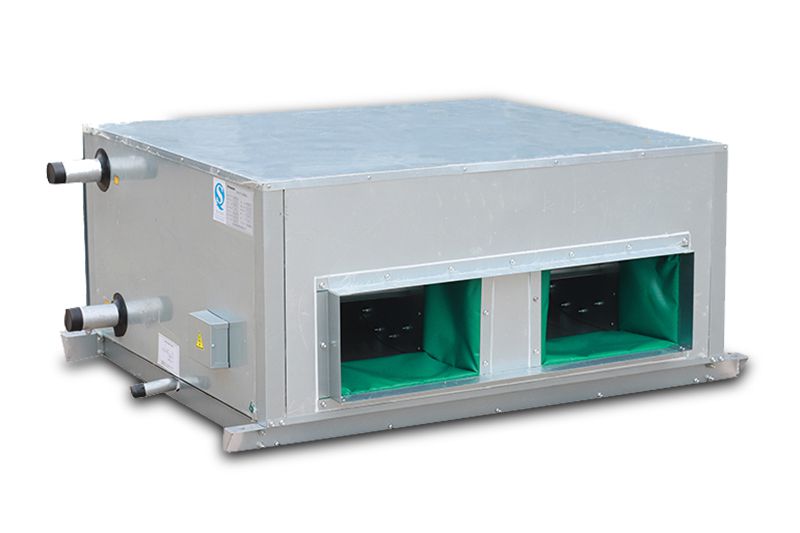

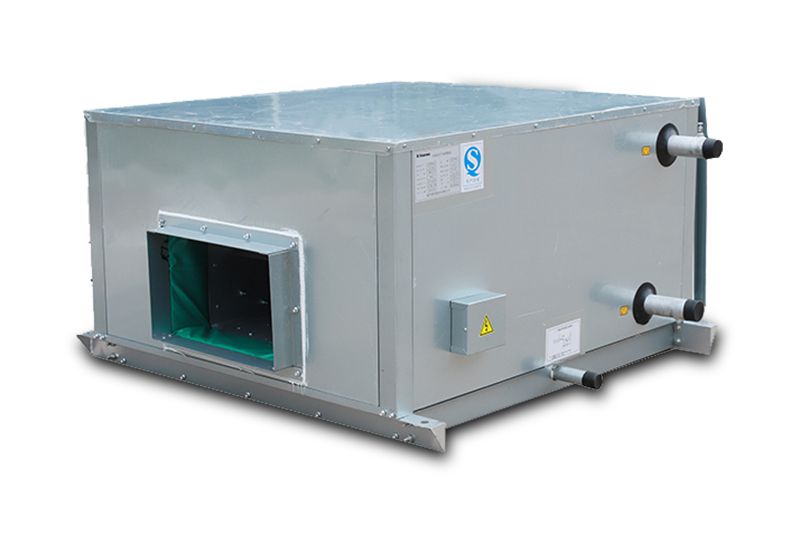

Устройства охлаждения воздуха потолочного типа используются для вентиляции и охлаждения во множестве зданий, начиная от промышленных заводов и заканчивая торговыми центрами.
Модель | Мощность подаваемого воздуха | Рабочее состояние рециркулирующего воздуха | Рабочее состояние свежего воздуха | ||||||||||||
1 ряд нагревательных трубок | 2 ряда нагревательных трубок | Диаметр трубы | 1 ряд нагревательных трубок | 2 ряда нагревательных трубок | Диаметр водной трубы | ||||||||||
Номинальная тепловая мощность | Поток воды | Водостойкость | Номинальная тепловая мощность | Поток воды | Водостойкость | Номинальная тепловая мощность | Поток воды | Водостойкость | Номинальная тепловая мощность | Поток воды | Водостойкость | ||||
FPD | м3/ч | кВт | м3/ч | кПа | кВт | м3/ч | кПа | НД | кВт | м3/ч | кПа | кВт | м3/ч | кПа | НД |
010 | 1000 | 3.0 | 0.52 | 0.2 | 6.3 | 1.08 | 1.0 | 40 | 4.5 | 0.77 | 0.6 | 7.6 | 1.31 | 0.8 | 40 |
015 | 1500 | 4.4 | 0.76 | 0.2 | 10.2 | 1.75 | 2.2 | 40 | 6.1 | 1.05 | 0.7 | 11.9 | 2.05 | 2.3 | 40 |
020 | 2000 | 6.8 | 1.17 | 0.6 | 14.4 | 2.48 | 2.9 | 40 | 9.2 | 1.58 | 1.2 | 17.5 | 3.01 | 4.2 | 40 |
025 | 2500 | 8.5 | 1.46 | 0.8 | 17.8 | 3.06 | 3.1 | 40 | 11.3 | 1.94 | 1.2 | 22.1 | 3.80 | 4.7 | 40 |
030 | 3000 | 11.1 | 1.91 | 1.3 | 21.1 | 3.63 | 5.2 | 40 | 14.2 | 2.44 | 2.1 | 26.8 | 4.61 | 8.8 | 40 |
040 | 4000 | 15.1 | 2.60 | 1.4 | 28.0 | 4.82 | 6.8 | 40 | 19.1 | 3.29 | 2.3 | 34.7 | 5.97 | 10.1 | 40 |
050 | 5000 | 19.5 | 3.35 | 2.4 | 36.5 | 6.28 | 12.0 | 40 | 25.3 | 4.35 | 5.1 | 43.2 | 7.43 | 15.2 | 40 |
060 | 6000 | 23.3 | 4.01 | 3.1 | 42.0 | 7.22 | 14.9 | 40 | 31.1 | 5.35 | 5.1 | 51.8 | 8.91 | 18.8 | 40 |
070 | 7000 | 28.2 | 4.85 | 4.2 | 48.8 | 8.39 | 18.2 | 40 | 34.2 | 5.88 | 6.2 | 62.2 | 10.70 | 28.2 | 40 |
080 | 8000 | 32.1 | 5.52 | 3.8 | 56.7 | 9.75 | 18.6 | 40 | 41.1 | 7.07 | 7.4 | 71.4 | 12.28 | 26.1 | 40 |
090 | 9000 | 37.7 | 6.48 | 5.2 | 65.4 | 11.25 | 25.6 | 40 | 46.2 | 7.95 | 9.5 | 79.3 | 13.64 | 32.8 | 40 |
105 | 10500 | 44.2 | 7.60 | 8.5 | 78.1 | 13.43 | 33.4 | 40 | 53.3 | 9.17 | 12.8 | 95.2 | 16.37 | 42.3 | 40 |
120 | 12000 | 51.3 | 8.82 | 9.8 | 89.6 | 15.41 | 37.2 | 40 | 61.1 | 10.51 | 14.1 | 110.1 | 18.94 | 49.2 | 40 |
135 | 13500 | 57.2 | 9.84 | 9.8 | 99.7 | 17.15 | 38.2 | 40 | 68.2 | 11.73 | 15.4 | 121.5 | 20.90 | 49.6 | 40 |
150 | 15000 | 62.8 | 10.80 | 10.1 | 109.2 | 18.78 | 39.6 | 40 | 73.9 | 12.71 | 17.2 | 131.4 | 22.60 | 51.4 | 40 |
Модель | Воздушный поток | Рабочее состояние рециркулирующего воздуха | Рабочее состояние свежего воздуха | |||||||
Номинальная тепловая мощность | Поток воды | Водостойкость | Статическое давление | Номинальная тепловая мощность | Поток воды | Водостойкость | Статическое давление | |||
FPD/T | м3/ч | кВт | м3/ч | кПа | Па | кВт | м3/ч | кПа | Па | |
010 | В | 1000 | 3.7 | 0.6 | 0.31 | 50 | 5.3 | 0.9 | 1.2 | 110 |
Ср | 850 | 3.6 | 32 | 5.2 | 80 | |||||
Н | 580 | 3.2 | 26 | 4.9 | 60 | |||||
015 | В | 1500 | 4.6 | 0.8 | 0.54 | 50 | 6.5 | 1.1 | 2.0 | 110 |
Ср | 1300 | 4.3 | 32 | 5.9 | 80 | |||||
Н | 860 | 3.7 | 26 | 5.1 | 60 | |||||
020 | В | 2000 | 7.9 | 1.4 | 0.84 | 50 | 10.1 | 1.7 | 3.2 | 110 |
Ср | 1800 | 7.3 | 32 | 9.2 | 80 | |||||
Н | 1200 | 6.4 | 26 | 7.9 | 60 | |||||
025 | В | 2500 | 8.6 | 1.5 | 1.2 | 100 | 11.1 | 1.9 | 4.3 | 160 |
Ср | 2200 | 7.9 | 73 | 10.4 | 120 | |||||
Н | 1520 | 6.7 | 56 | 9.2 | 90 | |||||
030 | В | 3000 | 11.3 | 1.9 | 2 | 100 | 14.2 | 2.4 | 7.1 | 160 |
Ср | 2600 | 10.4 | 73 | 13.1 | 120 | |||||
Н | 1800 | 9.2 | 56 | 11.2 | 90 | |||||
040 | В | 4000 | 14.8 | 2.5 | 3.4 | 70 | 17.9 | 3.1 | 10.7 | 130 |
Ср | 3500 | 12.9 | 55 | 16.4 | 100 | |||||
Н | 2400 | 11.6 | 40 | 4.3 | 70 | |||||
050 | В | 5000 | 19.1 | 3.3 | 6.5 | 70 | 23.6 | 4.1 | 20.6 | 130 |
Ср | 4300 | 17.5 | 55 | 21.7 | 100 | |||||
Н | 3000 | 14.6 | 40 | 18.1 | 70 | |||||
060 | В | 6000 | 22.4 | 3.9 | 7.3 | 70 | 27.6 | 4.7 | 20.9 | 190 |
Ср | 5000 | 20.9 | 55 | 25.4 | 145 | |||||
Н | 3500 | 17.4 | 40 | 21.3 | 110 | |||||
070 | В | 7000 | 26.7 | 4.6 | 8.6 | 165 | 32.8 | 5.6 | 21.5 | 230 |
Ср | 6000 | 24.1 | 180 | 29.4 | 180 | |||||
Н | 4200 | 20.1 | 135 | 24.3 | 135 |
Примечание:
Условия работы охлаждения - температура входящего воздуха по сухому термометру - 27 ℃, по мокрому термометру - 19,5 ℃. Температура впускаемой и выпускающейся воды составляет 7℃/12℃.
Условия работы нагревания - температура входящего воздуха по сухому термометру -15℃, температура притока горячей воды - 60℃. Водные потоки в режимах нагрева такие же, как и в условиях охлаждения
Модель | Воздушный поток | Рабочее состояние рециркулирующего воздуха | Рабочее состояние свежего воздуха | |||||||
Номинальная тепловая мощность | Поток воды | Водостойкость | Статическое давление | Номинальная тепловая мощность | Поток воды | Водостойкость | Статическое давление | |||
FPD/T | м3/ч | кВт | м3/ч | кПа | Па | кВт | м3/ч | кПа | Па | |
010 | В | 1000 | 3.7 | 0.6 | 0.31 | 50 | 5.3 | 0.9 | 1.2 | 50 |
Ср | 850 | 3.6 | 32 | 5.2 | 32 | |||||
Н | 580 | 3.2 | 26 | 4.9 | 26 | |||||
015 | В | 1500 | 4.6 | 0.8 | 0.54 | 50 | 6.5 | 1.1 | 2.0 | 50 |
Ср | 1300 | 4.3 | 32 | 5.9 | 32 | |||||
Н | 860 | 3.7 | 26 | 5.1 | 26 | |||||
020 | В | 2000 | 7.9 | 1.4 | 0.84 | 50 | 10.1 | 1.7 | 3.2 | 50 |
Ср | 1800 | 7.3 | 32 | 9.2 | 32 | |||||
Н | 1200 | 6.4 | 26 | 7.9 | 26 | |||||
025 | В | 2500 | 8.6 | 1.5 | 1.2 | 100 | 11.1 | 1.9 | 4.3 | 100 |
Ср | 2200 | 7.9 | 73 | 10.4 | 73 | |||||
Н | 1520 | 6.7 | 56 | 9.2 | 56 | |||||
030 | В | 3000 | 11.3 | 1.9 | 2 | 100 | 14.2 | 2.4 | 7.1 | 100 |
Ср | 2600 | 10.4 | 73 | 13.1 | 73 | |||||
Н | 1800 | 9.2 | 56 | 11.2 | 56 | |||||
040 | В | 4000 | 14.8 | 2.5 | 3.4 | 70 | 17.9 | 3.1 | 10.7 | 70 |
Ср | 3500 | 12.9 | 55 | 16.4 | 55 | |||||
Н | 2400 | 11.6 | 40 | 4.3 | 40 | |||||
050 | В | 5000 | 19.1 | 3.3 | 6.5 | 70 | 23.6 | 4.1 | 20.6 | 70 |
Ср | 4300 | 17.5 | 55 | 21.7 | 55 | |||||
Н | 3000 | 14.6 | 40 | 18.1 | 40 | |||||
060 | В | 6000 | 22.4 | 3.9 | 7.3 | 70 | 27.6 | 4.7 | 20.9 | 70 |
Ср | 5000 | 20.9 | 55 | 25.4 | 55 | |||||
Н | 3500 | 17.4 | 40 | 21.3 | 40 | |||||
070 | В | 7000 | 26.7 | 4.6 | 8.6 | 165 | 32.8 | 5.6 | 21.5 | 165 |
Ср | 6000 | 24.8 | 125 | 30.1 | 125 | |||||
Н | 4200 | 20.7 | 110 | 25.4 | 110 |
Примечание:
Условия работы: температура приточного воздуха по сухому термометру составляет 7 ℃. Температура приточной горячей воды составляет 60 ℃.
Температура рециркулирующего воздуха по сухому термометру составляет 15 ℃. Температура приточной горячей воды составляет 60 ℃.
1. Для удобного демонтажа и обслуживания на месте, устройство оснащено рамой из алюминиевого сплава, имеющей легкий вес.
2. Конструкция устройства имеет внутренние и внешние двухслойные цветные полиуретаново-стальные панели, которые позволяют избежать образования теплового мостика на корпусе во время работы.
3. Перед поставкой устройства подвергаются динамическим и статическим испытаниям на равновесие.
4. Роликоподшипники замкнутого типа используются для автоматической настройки центра тяжести, автоматической блокировки и сопротивления выталкиванию. Благодаря предварительному заполнению смазочного масла, техническое обслуживание устройства не требуется в обычных условиях эксплуатации.
5. Фильтр имеет вид пластины, которая легко поддается отчистке и может использоваться повторно.
