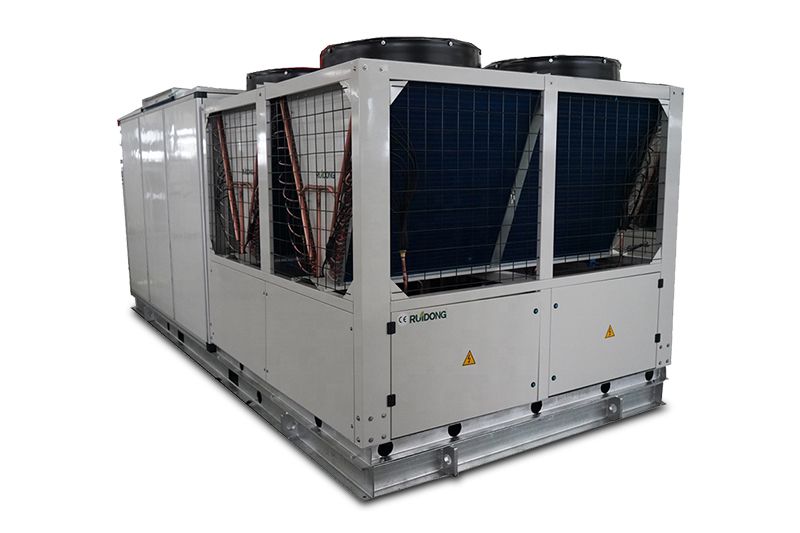

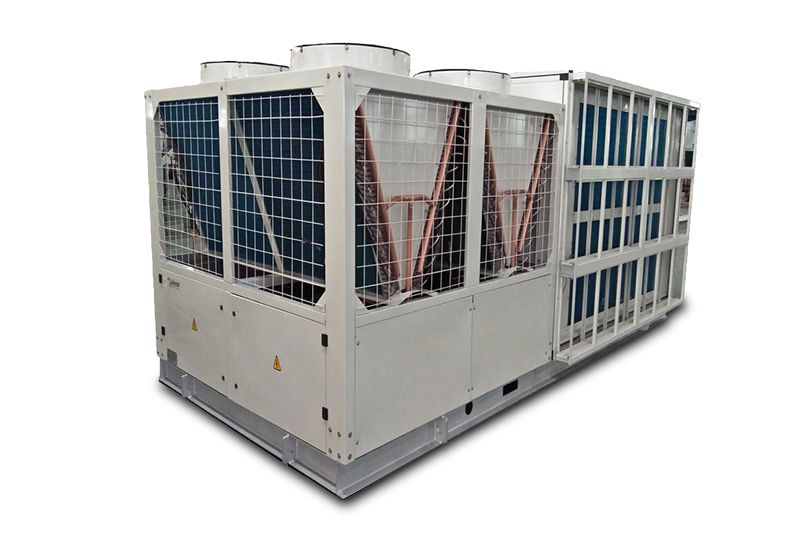

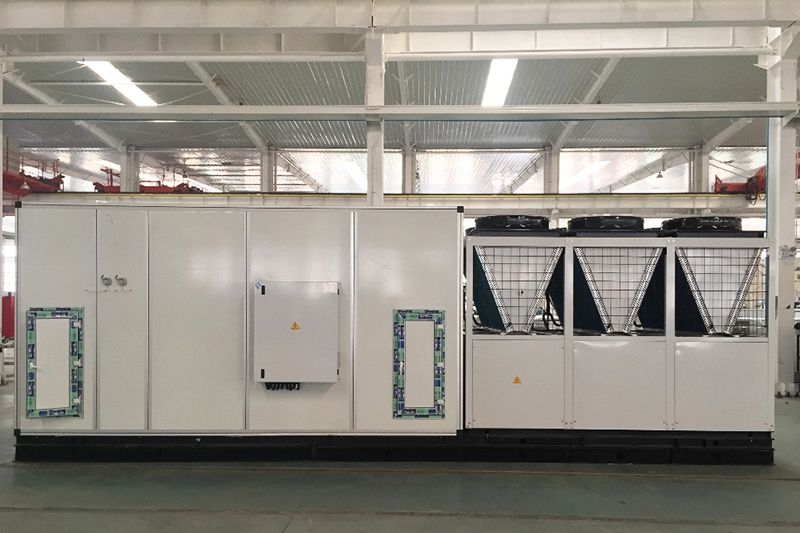

Крышные кондиционеры (18кВт-260кВт)
Крышные кондиционеры разработаны и изготовлены для централизованного охлаждения и обогрева таких коммерческих зданиq, как торговые центры, кинотеатры, офисные здания, аэропорты и школы. Данные устройства имеют специальную конструкцию с разными функциональными сегментами, что позволяет применять их в различных помещениях со строгими требованиями к температуре и влажности.
Скачать
Видео
Технические характеристики
Крышный агрегат 1
Модель | RWK18 | RWK28 | RWK35 | RWK50 | RWK70 | ||
Capacity | Охлаждение | кВт | 18 | 27.5 | 35.6 | 50 | 70 |
TR | 5 | 8 | 10 | 14 | 20 | ||
Нагревание | кВт | 18.2 | 28.3 | 38 | 54 | 75 | |
TR | 5 | 8 | 11 | 15 | 21 | ||
Макс. пусковой ток | A | 35 | 50 | 76 | 168 | 181 | |
Ток при охлаждении | 12 | 17 | 26 | 36 | 58 | ||
Текущий ток при нагреве | 12 | 17 | 24 | 34 | 55 | ||
Мощность | Охлаждение | кВт | 6.23 | 9.45 | 12 | 20 | 27 |
Нагревание | кВт | 6.25 | 9.45 | 11 | 18 | 25 | |
Компрессор | Бренд | Panasonic | |||||
Количество | 1 | 1 | 1 | 2 | 2 | ||
Хладагент | R410a | ||||||
Заряд хладагента | кг | 4.5 | 6 | 6.5 | 12.8 | 17 | |
Конденсатор | Змеевик | Медная труба с алюминиевыми ребрами 0,11 мм с гидрофильным покрытием (12 ребер на дюйм) | |||||
Медная труба | Внутренняя резьба 7 мм | ||||||
Тип вентилятора | Осевой | ||||||
Привод вентилятора | Прямой привод | ||||||
Количество двигателей | 1 | 1 | 1 | 1 | 2 | ||
RPM | 710 | 710 | 930 | 930 | 930 | ||
Входная мощность двигателя | кВт | 0.37 | 0.55 | 1.1 | 1.5 | 1.5 | |
Испаритель | Змеевик | 4-рядная медная труба с алюминиевыми ребрами толщиной 0,11 мм с гидрофильным покрытием (12 ребер на дюйм) | |||||
Медная труба | Внутренняя резьба 7 мм | ||||||
Тип вентилятора | Центрифужный | ||||||
Испаритель привода вентилятора | Прямой привод | ||||||
Обороты | 960об/мин | 1400об/мин | 1400об/мин | 950об/мин | 960об/мин | ||
Входная мощность двигателя | кВт | 0.8 | 1.1 | 2.2 | 2.2 | 5.5 | |
Расход воздуха | m³/ч | 3400 | 5200 | 6000 | 8000 | 12500 | |
cfm | 2000 | 3050 | 3500 | 4700 | 7350 | ||
Внешнее статическое давление | Pa | 100 | 150 | 250 | 250 | 300 | |
дюйм H2o | 0.4 | 0.6 | 1 | 1 | 1.2 | ||
Толщина оцинковки | μm | 80 | 80 | 80 | 80 | 80 | |
Толщина краски | μm | 80 | 60 | 60 | 60 | 60 | |
Фильтрующий материал | Алюминий G3 | ||||||
Уровень шума | db(A) | 70 | 72 | 72 | 72 | 74 | |
Контроль давления в системе | Переключатель высокого/низкого давления | ||||||
Размеры | L | мм | 1860 | 2010 | 2010 | 2010 | 2390 |
W | мм | 965 | 1165 | 1158 | 1158 | 2150 | |
H | мм | 1050 | 1155 | 1155 | 1155 | 1230 | |
Вес | кг | 280 | 320 | 384 | 600 | 800 | |
Наша цель – постоянное совершенствование технологий. Ruidong оставляет за собой право изменять параметры без предварительного уведомления. | |||||||
Условия охлаждения: снаружи: 35 ℃, в помещении: 27 ℃/19 ℃ (DB/WB) |
Крышный агрегат 2
Модель | RWK90 | RWK105 | RWK140 | RWK180 | RWK210 | RWK260 | ||
Capacity | Охлаждение | кВт | 90 | 105 | 140 | 180 | 210 | 260 |
TR | 26 | 30 | 40 | 51 | 60 | 74 | ||
Нагревание | кВт | 96 | 110 | 146 | 188 | 220 | 272 | |
TR | 27 | 31 | 42 | 53 | 63 | 77 | ||
Макс. пусковой ток | A | 196 | 211 | 232 | 252 | 266 | 301 | |
Ток при охлаждении | 64 | 7 | 82 | 110 | 138 | 160 | ||
Текущий ток при нагреве | [a2] | 59 | 65 | 76 | 102 | 130 | 152 | |
Мощность | Охлаждение | кВт | 32 | 33 | 40 | 56 | 70 | 83 |
Нагревание | кВт | 29 | 30 | 37 | 52 | 65 | 77 | |
Компрессор | Бренд | Panasonic | Copeland | |||||
Количество | 2 | 2 | 4 | 4 | 4 | 4 | ||
Хладагент | R410a | |||||||
Заряд хладагента | кг | 20 | 22.5 | 34 | 40 | 45 | 51 | |

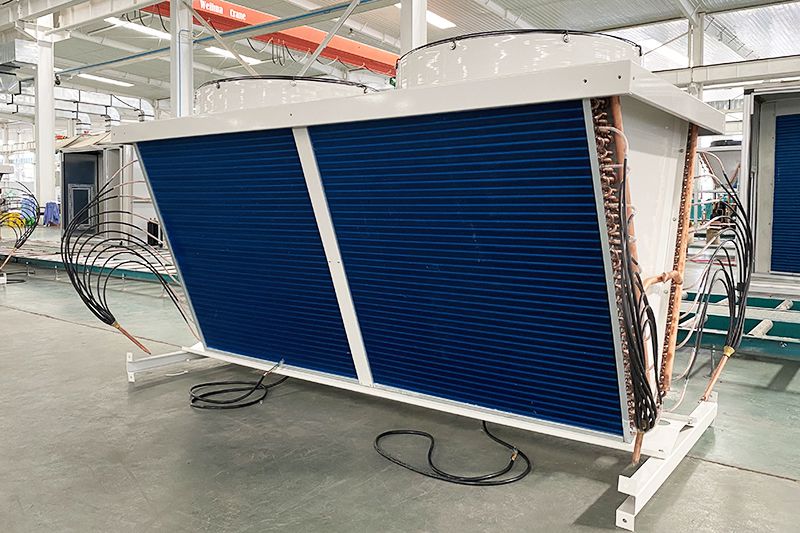

Конденсатор | Змеевик | Медная труба с алюминиевыми ребрами 0,11 мм с гидрофильным покрытием (12 ребер на дюйм) | ||||||
Медная труба | Внутренняя резьба 7 мм | |||||||

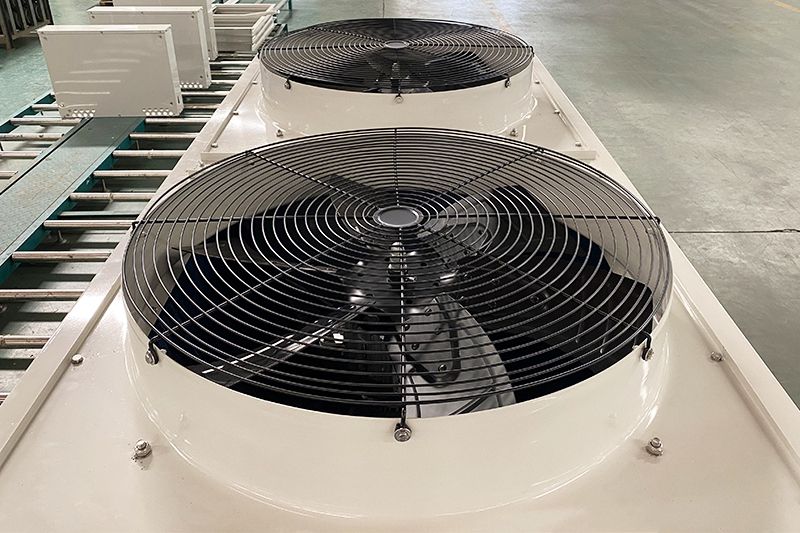

Тип вентилятора | Осевой | |||||||
Привод вентилятора | Прямой привод | |||||||
Количество двигателей | 2 | 3 | 4 | 4 | 4 | 4 | ||
RPM | 930 | 930 | 930 | 710 | 930 | 930 | ||
Входная мощность двигателя | кВт | 1.5 | 3 | 4.4 | 4.4 | 6 | 8.8 | |
Испаритель | Змеевик | 4-рядная медная труба с алюминиевыми ребрами толщиной 0,11 мм с гидрофильным покрытием (12 ребер на дюйм) | ||||||
Медная труба | Внутренняя резьба 7 мм | |||||||
Тип вентилятора | Центрифужный | |||||||
Испаритель привода вентилятора | Прямой привод | |||||||
RPM | 960об/мин | 716об/мин | 634об/мин | 757об/мин | 676об/мин | 593об/мин | ||
Входная мощность двигателя | кВт | 5.5 | 5.5 | 5.5 | 11 | 15 | 15 | |
Расход воздуха | m³/ч | 16000 | 19000 | 24000 | 30000 | 36000 | 36000 | |
cfm | 9421 | 11200 | 147000 | 17647 | 21176 | 21176 | ||
Внешнее статическое давление | Pa | 300 | 300 | 400 | 400 | 500 | 500 | |
дюйм H2o | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | ||
Толщина оцинковки | μm | 80 | 80 | 80 | 80 | 80 | 80 | |
Толщина краски | μm | 60 | 60 | 60 | 60 | 60 | 60 | |
Фильтрующий материал | Алюминий G3 | Алюминий | ||||||
Уровень шума | db(A) | 74 | 75 | 79 | ||||
Контроль давления в системе | Переключатель высокого/низкого давления | |||||||
Размеры | L | мм | 2960 | 2960 | 5130 | 5130 | 5130 | 5130 |
W | мм | 2250 | 2250 | 2340 | 2340 | 2340 | 2340 | |
H | мм | 2005 | 2005 | 2130 | 2130 | 2130 | 2130 | |
Вес | кг | 1280 | 1300 | 2750 | 2800 | 2850 | 2900 |
Особенности
- Для установки крышных кондиционеров не требуется отдельное помещение. Новые воздухозаборники и объем свежего воздуха настраиваются вручную. Секцию для фильтра предварительной очистки также можно отрегулировать в соответствии с требованиями клиента.
- Простота сборки. Машина оснащена системой воздушного охлаждения и технологией прямой подачи воздуха. Установка градирни и системы циркуляции воды не требуется. Крышный кондиционер легко устанавливается на крышах, балконах и т.д. Подключив воздухоотводную трубу и электропитание, оборудование сразу начинает работать.
- Высокое качество атмосферного воздуха. Система охлаждения и обогрева оснащена функциями подачи, охлаждения, теплоснабжения и очистки воздуха, а также электронным устройством управления.
- Стабильность работы. Устройства защиты от перегрузки и обрыва фаз встроены в систему обогрева и охлаждения. Данные устройства позволяют обеспечить безопасность и надежность использования.
