Устройства для обогрева и охлаждения воздуха

Приточно-вытяжные установки комбинированного типа

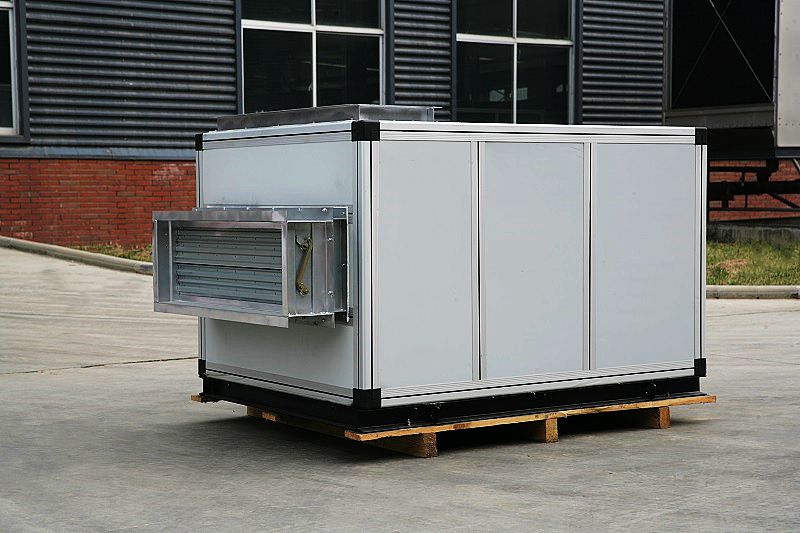

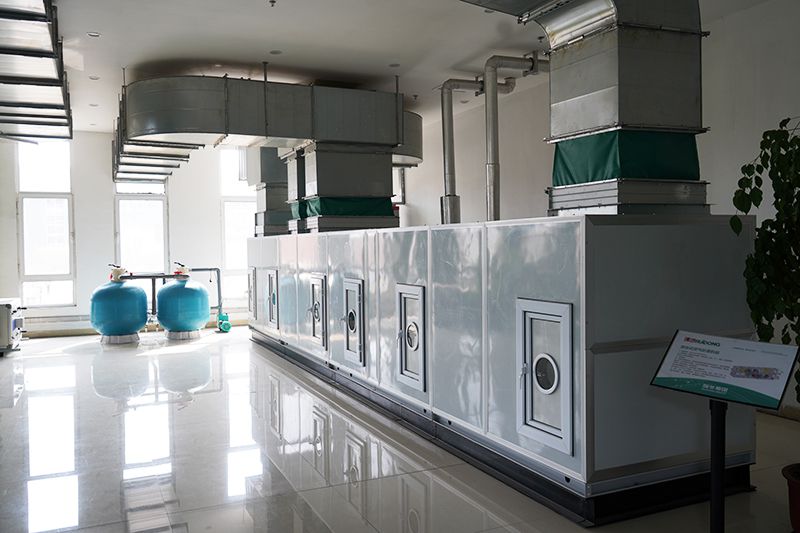

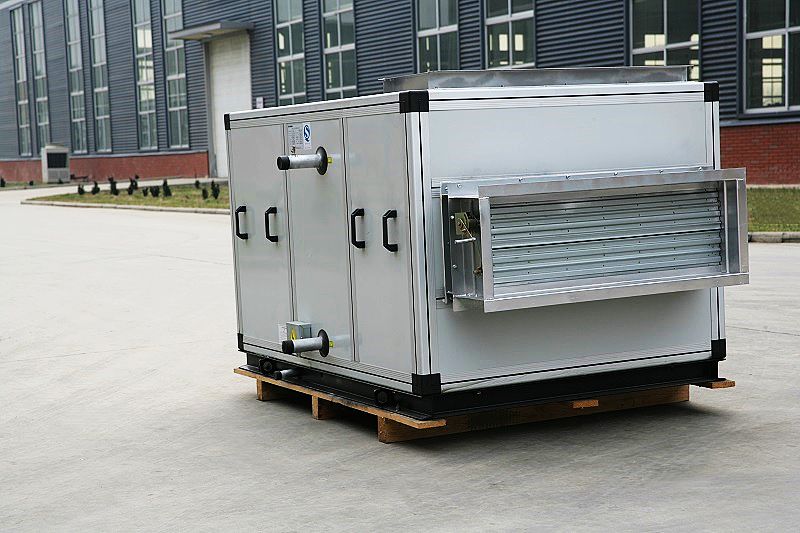

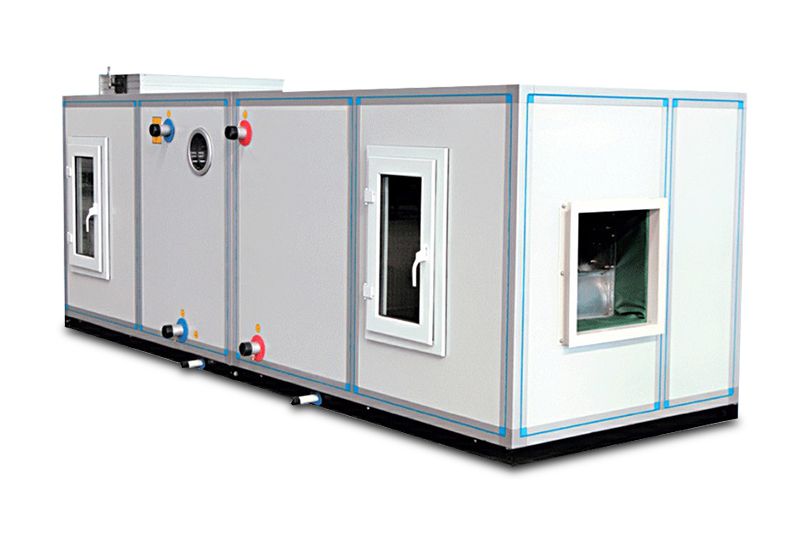

Устройства для обогрева и охлаждения воздуха серии ZK состоят из многофункционального фильтра, кондиционера, обогревателя, увлажнителя/осушителя, системы рекуперации тепла и системы очистки/получения стерильного воздуха. Данные устройства применяются для кондиционирования воздуха и создания комфорта в офисах, гостиницах, заводах, спортивных сооружениях, больницах, конференц-залах, компьютерных лабораториях и т.д. Благодаря сочетанию множества функций, устройства для обогрева и охлаждения воздуха позволяют удовлетворять различные требования заказчиков.

Скачать

Спецификации

Каталог

Запрос от

Технические характеристики

No.	Модель - RZK	Модель модуля - RZK	Номинальный расход воздуха m³/ч	Внутренний размер		Лицевая скорость (m/s)
No.	Модель - RZK	Модель модуля - RZK	Номинальный расход воздуха m³/ч	W(mm)	H(mm)	2	2.25	2.5	2.75	2.85	3	3.5	4	4.5	5
1	020	0607	2000	700	600	1692	1880	2031	2143	2256	2632	3008	3384	3760	4137
2	025	0608	2500	800	600	2052	2280	2460	2600	2736	3192	3684	4105	4561	5017
3	029	0609	2900	900	600	2412	2680	2895	3056	3216	3752	4289	4825	5361	5897
4	033	0610	3300	1000	600	2772	3080	3327	3512	3696	4313	4929	5545	6161	6777
5	038	0611	3800	1100	600	3132	3480	3759	3968	4177	4873	5569	6265	6961	7657
6	026	0707	2600	700	700	2176	2417	2611	2756	2901	3384	3868	4351	4835	5318
7	037	0709	3700	900	700	3102	3446	3722	3929	4135	4825	5514	6203	6829	7852
8	043	0710	4300	1000	700	3564	3960	4277	4515	4753	5545	6337	7129	7921	8713
9	048	0711	4800	1100	700	4027	4475	4833	5101	5370	6265	7160	8055	8950	9845
10	041	0809	4100	900	800	3446	3829	4135	4365	4595	5361	6126	6892	7658	8424
11	048	0810	4800	1000	800	3960	4410	4753	5017	5281	6161	7041	7921	8801	9581
12	054	0811	5400	1100	800	4475	4972	5370	5668	5966	6961	7955	8950	9944	10939
13	060	0812	6000	1200	800	4989	5544	5987	6320	6652	7761	8870	9978	11087	12196
14	066	0813	6600	1300	800	5504	6115	6604	6971	7338	8561	9784	11007	12230	13453
15	072	0814	7200	1400	800	6018	6687	7221	7623	8024	9361	10698	12036	13373	14710
16	057	0910	5700	1000	900	4753	5281	5703	6020	6337	7393	8449	9505	10561	11617
17	072	0912	7200	1200	900	5987	6652	7184	7584	7983	9313	10644	11974	13305	14635
18	081	1012	8100	1200	1000	6735	7484	8082	8532	8981	10477	11974	13471	14968	16464
19	089	1013	8900	1300	1000	7430	8255	8916	9411	9960	11557	13209	14860	16511	18162
20	097	1014	9700	1400	1000	8124	9027	9749	10291	10832	12638	14443	16248	18054	19859
21	11	1015	10600	1500	1000	8819	9798	10582	11170	11758	13718	15677	17637	19597	21556
22	11	1016	11400	1600	100	9513	10570	11415	12050	12684	14798	16912	19026	21140	23254
23	090	1112	9000	1200	1100	7484	8315	8981	9479	9978	11641	13305	14968	16631	18294
24	12	1115	11800	1500	1100	9798	10887	11758	12411	13064	15242	17419	19597	21774	23952

No.	Модель (RZK)	Номинальный расход воздуха (m³/ч)	2 ряда			4 ряда			6 рядов			8 рядов
No.	Модель (RZK)	Номинальный расход воздуха (m³/ч)	Чувствительное охлаждение (кВт)	Полное охлаждение (кВт)	Поток воды (m³/ч)	Чувствительное охлаждение (кВт)	Полное охлаждение (кВт)	Поток воды (m³/ч)	Чувствительное охлаждение (кВт)	Полное охлаждение (кВт)	Поток воды (m³/ч)	Чувствительное охлаждение (кВт)	Полное охлаждение (кВт)	Поток воды (m³/ч)
1	0607	2000	5	7	1.2	9	12	2.1	10	14	2.5	13	17	2.8
2	0608	2500	6	8	1.4	10	14	2.4	12	17	2.9	15	19	3.3
3	0609	2900	6	9	1.5	11	16	2.8	14	19	3.3	17	22	3.8
4	0610	3300	8	11	1.9	14	20	3.4	17	24	4.1	21	28	4.7
5	0611	3800	9	13	2.2	16	23	4.0	20	28	4.7	24	32	5.5
6	0709	3700	8	12	2.1	15	21	3.6	18	25	4.3	22	29	5.0
7	0710	4300	9	13	2.2	17	24	4.4	21	29	5.0	25	33	5.7
8	0809	4100	10	14	2.4	19	26	4.5	22	31	5.4	28	36	6.2
9	0810	4800	11	16	2.8	21	29	5.0	25	35	6.0	31	40	6.9
10	0811	5400	13	18	3.1	23	32	5.5	27	38	6.6	34	44	7.6
11	0812	6000	14	19	3.3	25	35	6.0	30	42	7.2	37	48	8.3
12	0813	6600	16	22	3.8	29	40	6.9	34	48	8.3	42	55	9.5
13	0814	7200	17	24	4.1	31	44	7.6	38	53	9.1	47	61	10.4
14	0910	5700	13	18	3.1	24	33	5.7	28	40	6.8	35	46	7.8
15	0912	7200	16	23	4.0	29	41	7.1	35	49	8.5	44	57	9.7
16	1012	8100	18	26	4.5	34	47	8.1	40	56	9.7	50	65	11.2
17	1013	8900	21	30	5.2	39	54	9.3	46	65	11.1	57	75	12.8
18	1014	9700	24	33	5.7	43	60	10.3	51	72	12.4	64	83	14.2
19	1015	10600	26	36	6.2	46	65	11.2	56	78	13.4	69	90	15.4
20	1115	11800	28	39	6.7	51	71	12.2	61	85	14.7	75	98	16.9
21	1116	12700	30	42	7.2	54	76	13.1	65	91	15.7	81	105	18.0
22	1117	13600	32	45	7.7	58	81	13.9	69	97	16.7	86	112	19.2
23	1217	15000	34	48	8.3	62	87	15.0	75	104	18.0	92	120	20.7
24	1218	15800	36	51	8.8	66	92	15.8	79	110	19.0	98	127	21.8
25	1317	16100	38	53	9.1	69	97	16.7	83	116	20.0	103	134	23.0
26	1318	17200	40	57	9.8	73	103	17.7	89	123	21.2	110	142	24.4
27	1319	18300	43	60	10.3	77	109	18.7	94	130	22.4	116	150	25.8
28	1418	19100	45	63	10.8	81	114	19.6	98	137	23.5	121	157	27.1
29	1420	21600	49	69	11.9	89	125	21.5	107	150	25.8	133	173	29.7
30	1519	21900	51	72	12.4	94	131	22.5	112	157	27.0	139	181	31.1
Примечание:		Условия охлаждения:воздух на входе DB 35℃,WB28℃,температура воды на входе и выходе 7℃/12℃

No.	Модель (RZK)	Номинальный расход воздуха (m³/ч)	2 ряда		4 ряда		6 рядов		8 рядов
No.	Модель (RZK)	Номинальный расход воздуха (m³/ч)	Полное охлаждение (кВт)	Поток воды (m³/ч)	Полное охлаждение (кВт)	Поток воды (m³/ч)	Полное охлаждение (кВт)	Поток воды (m³/ч)	Полное охлаждение (кВт)	Поток воды (m³/ч)
1	0607	2000	13	1.1	21	1.8	27	2.3	34	13
2	0608	2500	16	1.4	26	2.2	34	2.9	42	16
3	0609	2900	19	1.6	30	2.6	40	3.4	50	19
4	0610	3300	23	2.0	37	3.2	48	4.2	61	23
5	0611	3800	27	2.3	43	3.7	57	4.9	72	27
6	0709	3700	25	2.2	40	3.4	53	4.5	66	25
7	0710	4300	29	2.5	46	4.0	61	5.2	77	29
8	0809	4100	31	2.7	50	4.3	65	5.6	82	31
9	0810	4800	34	2.9	54	4.7	71	6.1	90	34
10	0811	5400	38	3.3	61	5.2	80	6.9	101	38
11	0812	6000	41	3.5	66	5.6	86	7.4	109	41
12	0813	6600	46	4.0	74	6.3	97	8.3	122	46
13	0814	7200	51	4.4	82	7.0	107	9.2	135	51
14	0910	5700	39	3.4	62	5.4	82	7.0	103	39
15	0912	7200	47	4.0	75	6.5	99	8.5	125	47
16	1012	8100	54	4.6	86	7.4	113	9.8	143	54
17	1013	8900	62	5.3	99	8.5	130	11.2	164	62
18	1014	9700	69	5.9	110	9.5	145	12.5	183	69
19	1015	10600	76	6.5	122	10.5	160	13.7	201	76
20	1115	11800	84	7.2	134	11.6	176	15.2	223	84
21	1116	12700	91	7.8	146	12.5	191	16.4	241	91
22	1117	13600	100	8.6	160	13.8	210	18.1	265	100
23	1217	15000	107	9.2	171	14.7	225	19.3	284	107
24	1218	15800	114	9.8	182	15.7	239	20.6	302	114
25	1317	16100	121	10.4	194	16.6	254	21.9	321	121
26	1318	17200	129	11.1	205	17.6	270	23.2	340	129
27	1319	18300	136	11.7	216	18.6	286	24.6	359	136
28	1418	19100	142	12.2	227	19.5	298	25.6	376	142
29	1420	21600	148	12.7	237	20.4	311	26.7	392	148
30	1519	21900	154	13.2	246	21.2	323	27.8	408	154

Особенности

Материалы: стальные профили, цветные стальные панели или оцинкованные стальные пластины.
Высокая воздухонепроницаемость: упругое ленточное уплотнение применяется для изоляции зазоров между панелями, рамой и другими деталями, что позволяет избежать утечки воздуха. Воздухонепроницаемость является необходимым требованием для заказчиков.
Предотвращение конденсации: специально разработанная конструкция устройства позволяет избежать теплового мостика и конденсации во время работы.
Множество параметров конфигурации: теплообменники имеют несколько опций, которые отвечают различным требованиям и подходят для разных целей.
Удобная установка: Быстрая установка на месте. Устройство оснащено смотровой дверцей и технологией блокировки с автоматическими функциями натяжения. Благодаря данным устройствам техническое обслуживание деталей осуществляется с легкостью.
Автоматическая система управления: устройство может быть оснащено микрокомпьютерным управлением, пусковым устройством и преобразователем частоты, для обеспечения автоматизированного режима работы и управления каждым параметром системы кондиционирования.

Функциональные секции

Секция рециркуляции воздуха: данная секция расположена со стороны впускного отверстия устройства. Секция оснащена вентилятором с осевым потоком, который применяется для осуществления обратного потока воздуха вне зависимости от воздушного сопротивления в вентиляционной трубе.
Секция смешанного воздуха: данная секция имеет выпускной клапан и демпфер для наружного воздуха. Секции разделены селекторным клапаном. Данная секция предназначена для регулирования воздушных потоков.
Секция с мешочным фильтром: средней эффективности. Данная секция предназначена для первичной фильтрации воздуха. Она располагается в задней части секции смешанного воздуха. Фильтр изготовлен из нетканых материалов.
Секция распыления: данная секция находится за мешочным фильтром. Она предназначена для увлажнения, охлаждения и удаления воздушной пыли в устройствах. Секция распыления включает систему водоснабжения, систему распыления, водный оградитель и ванну для воды.
Секция для охлаждения поверхности: данная секция позволяет охлаждать подаваемый воздух, если его температура слишком высока. Она изготовлена из медной трубки.
Секция подачи воздуха: Секция состоит из воздухозаборника и вытяжного вентилятора.
Другие функциональные секции: секция удержания воды, секция термовакуумного испарения, секция с высокоэффективным самоочищающимся катриджным фильтром и секция камеры сгорания.
