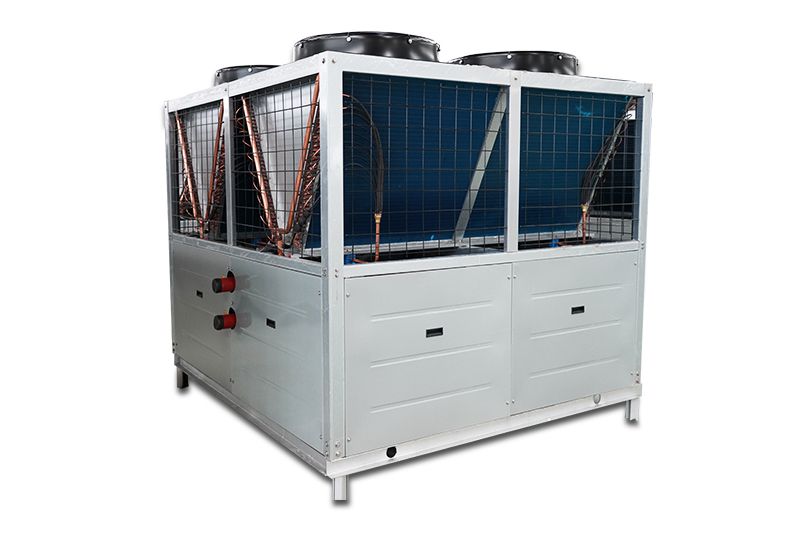

Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт

Этот продукт был снят с производства и более не предлагается.

Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт
  • Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт
  • Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт
  • Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт
  • Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт
  • Модульный чиллер с воздушным охлаждением и тепловой насос, 60–150 кВт

    • Данные модульные чиллеры и тепловые насосы предназначены для охлаждения и отопления крупных коммерческих и промышленных помещений. Зачастую чиллеры и тепловые насосы применяются в торговых центрах, гостиницах, больницах и офисных зданиях. Данные охлаждающие системы могут монтироваться на крышах и балконах, устанавливаться во внутренних дворах и других наружных территориях. Для монтажа оборудования не требуется строительство отдельного помещения.

    Скачать
    Видео
    Технические характеристики

    Тип Модульный
    Модель - RLSFWM-B
    (RLSFWM (B)R)     		68 136 204 272 340 408 476
    Охлаждающая способность кВт 68 136 204 272 340 408 476
    Потребляемая мощность охлаждения кВт 21.1 42.2 63.2 84.3 105.4 126.5 147.6
    Рабочий ток A 41.2 82.4 123.6 164.8 206 247.2 288.4
    Мощность нагрева кВт 70 140 210 280 350 420 490
    Мощность нагрева кВт 22.1 44.1 66.2 88.2 110.3 132.4 154.4
    Рабочий ток A 39.5 79 118.5 158 197.5 237 276.5
    Макс. рабочий ток A 48.2 96.4 144.6 192.8 241 289.2 337.4
    Диаметр кабеля (Длина медного провода ≤20 метров) мм² 3*16+2*10 (3*16+2*10)*2 (3*16+2*10)*3 (3*16+2*10)*4 (3*16+2*10)*5 (3*16+2*10)*6 (3*16+2*10)*7
    Компрессор Тип Герметичный спиральный тип
    Количество 2 4 6 8 10 12 14
    Напряжение питания 3N-380В-50ГЦ
    Режим пуска Прямой пуск
    Хладагент Тип R410a/R22
    Зарядка (кг) 11.5*2 11.5*4 11.5*6 11.5*8 11.5*10 11.5*12 11.5*14
    Контроль Электронный расширительный клапан (EXV)
    Испаритель Тип Корпус и труба
    Перепад давления воды кПа 70
    Диаметр водопроводной трубы DN DN50 DN50*2 DN50*3 DN50*4 DN50*5 DN50*6 DN50*7
    Поток воды m³/ч 11.7 23.4 35.1 46.8 58.5 70.2 81.9

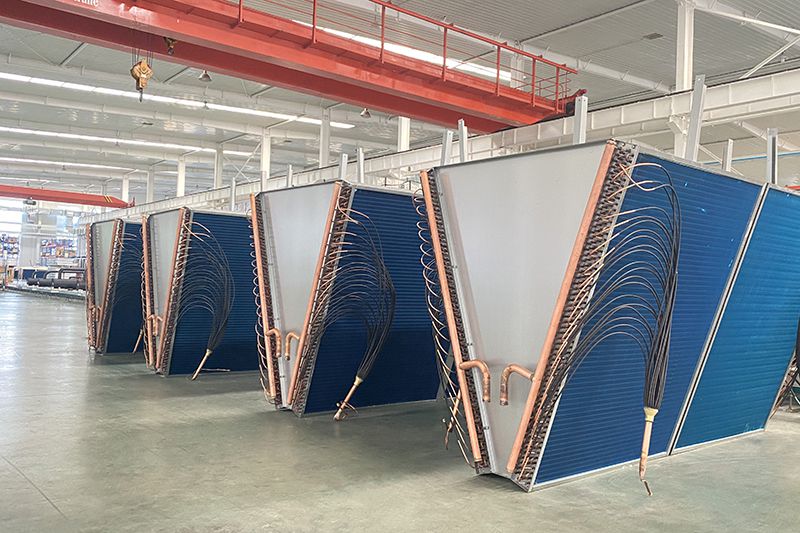

    Тип конденсатора Медная трубка с внутренней резьбой и гидрофильные алюминиевые ребра
    Размеры L мм 2110 2110 2110 2110 2110 2110 2110
    W мм 1080 2160 3240 4320 5400 6480 7560
    H мм 1870 1870 1870 1870 1870 1870 1870
    Вес нетто кг 700 1400 2100 2800 3500 4200 4900
    Рабочий вес кг 760 1520 2280 3040 3800 4560 5320
    Уровень шума dB(A) 73 73 73 74 74 74 74
    Основные меры защиты 1. Защита от высокого и низкого напряжения;
    2. Защита от замерзания;
    3. Контроль температуры;
    4. Противофазная защита;
    5. Защита от высокого и низкого давления;
    6. Температурная защита выхлопных газов от высокого давления;
    7. Встроенная защита двигателя от перегрева;
    8. Защита от сверхтока;
    9. Предохранительный клапан;
    10.Обратный клапан;
    Примечание 1. Охлаждение в стандартных условиях работы
    Температура окружающей среды 35℃DB/24℃WB
    Температура холодной воды на входе:12℃
    Температура на выходе:7℃
    2. Отопление в стандартных условиях работы
    Температура окружающей среды:7℃DB/6℃WB
    Температура холодной воды на входе:40℃
    Температура на выходе:45℃

    Тип Модульный
    Модель - RLSFWM -B
    (RLSFWM -(B)R)     		136 272 408 544 680 816 952
    Охлаждающая способность кВт 136 272 408 544 680 816 952
    Потребляемая мощность охлаждения кВт 42.2 84.3 126.5 168.6 210.8 253 295.1
    Рабочий ток A 80.4 162.8 241.2 321.6 402 482.4 562.8
    Мощность нагрева кВт 140 280 420 560 700 840 980
    Мощность нагрева кВт 44.1 88.2 132.4 176.5 220.6 264.7 308.8
    Рабочий ток A 76.4 150.8 229.2 305.6 382 458.4 534.8
    Макс. рабочий ток A 96.4 195.3 289.2 385.6 482 578.4 674.8
    Диаметр кабеля (Длина медного провода ≤20 метров) мм² 3*35+2*16 (3*35+2*16)*2 (3*35+2*16)*3 (3*35+2*16)*4 (3*35+2*16)*5 (3*35+2*16)*6 (3*35+2*16)*7
    Компрессор Тип Герметичный спиральный тип
    Количество 4 8 12 16 20 24 28
    Напряжение питания 3N-380В-50ГЦ
    Режим пуска Прямой пуск
    Хладагент Тип R410a/R22
    Зарядка (кг) 11.5*4 11.5*8 11.5*12 11.5*16 11.5*20 11.5*24 11.5*28
    Контроль Электронный расширительный клапан (EXV)
    Испаритель Тип Корпус и труба
    Перепад давления воды кПа 70
    Диаметр водопроводной трубыDN 65 65*2 65*3 65*4 65*5 65*6 65*7
    Поток воды m³/ч 23.4 46.8 70.2 93.6 117.0 140.4 163.7
    Тип конденсатора Медная трубка с внутренней резьбой и гидрофильные алюминиевые ребра
    Размеры L мм 2110 2110 2110 2110 2110 2110 2110
    W мм 2160 4320 6480 8640 10800 12960 15120
    H мм 1870 1870 1870 1870 1870 1870 1870
    Вес нетто кг 1360 2720 4080 5440 6800 8160 9520
    Рабочий вес кг 1480 2960 4440 5920 7400 8880 10360
    Уровень шума dB(A) 73 73 73 74 74 74 74
    Основные меры защиты 1. Защита от высокого и низкого напряжения;
    2. Защита от замерзания;
    3. Контроль температуры;
    4. Противофазная защита;
    5. Защита от высокого и низкого давления;
    6. Температурная защита выхлопных газов от высокого давления;
    7. Встроенная защита двигателя от перегрева;
    8. Защита от сверхтока;
    9. Предохранительный клапан;
    10. Обратный клапан;
    Примечание 1. Охлаждение в стандартных условиях работы
    Температура окружающей среды:35℃DB/24℃WB
    Температура холодной воды на входе:12℃
    Температура на выходе:7℃
    2. Отопление в стандартных условиях работы
    Температура окружающей среды:7℃DB/6℃WB
    Температура холодной воды на входе:40℃
    Температура на выходе:45℃

    Тип Модульный
    Модель RLSFWM68 RLSFWM136 RLSFWM204 RLSFWM272 RLSFWM340 RLSFWM408 RLSFWM476
    Номинальная холодопроизводительность кВт 68 136 204 272 340 408 476
    Входная мощность кВт 21.1 42.2 63.2 84.3 105.4 126.5 147.6
    Рабочий ток A 41.2 82.4 123.6 164.8 206 247.2 288.4
    Номинальная теплопроизводительность I кВт 78 156 234 312 390 468 546
    Входная мощность кВт 22.3 44.7 67 89.4 111.7 134 156.4
    Рабочий ток A 41.6 79 118.5 158 197.5 237 276.5
    Номинальная теплопроизводительность II кВт 57 114 171 228 285 342 399
    Входная мощность кВт 21.3 42.6 63.9 85.2 106.5 127.8 149.1
    Рабочий ток A 41.6 83.2 124.8 166.4 208 249.6 291.2
    Макс. рабочий ток A 50.4 96.4 144.6 192.8 241 289.2 337.4
    Диаметр кабеля (Длина медного провода ≤20 метров) мм² 3*16+2*10 (3*16+2*10)*2 (3*16+2*10)*3 (3*16+2*10)*4 (3*16+2*10)*5 (3*16+2*10)*6 (3*16+2*10)*7
    Компрессор Тип Герметичный спиральный тип
    Количество 2 4 6 8 10 12 14
    Напряжение питания 3N-380В-50ГЦ
    Режим пуска Режим пуска
    Хладагент Тип R410a/R22
    Зарядка (кг) 11*2 11*4 11*6 11*8 11*10 11*12 11*14
    Устройство управления Электронный расширительный клапан
    Испаритель Тип Корпус и труба
    Падение давления воды кПа 70
    Диаметр водопроводной трубыDN DN50 DN50*2 DN50*3 DN50*4 DN50*5 DN50*6 DN50*7
    Поток воды m³/ч 10.66 21.32 31.98 42.64 53.30 63.96 74.62
    Тип конденсатора Медная трубка с внутренней резьбой и гидрофильные алюминиевые ребра
    Размеры L мм 2110 2110 2110 2110 2110 2110 2110
    W мм 1080 2160 3240 4320 5400 6480 7560
    H мм 1870 1870 1870 1870 1870 1870 1870
    Вес нетто кг 700 1400 2100 2800 3500 4200 4900
    Рабочий вес кг 760 1520 2280 3040 3800 4560 5320
    Уровень шума dB(A) 73 73 73 74 74 74 74
    Основные меры защиты 1. Защита от высокого и низкого напряжения;
    2. Защита от замерзания;
    3. Контроль температуры;
    4. Противофазная защита;
    5.Защита от высокого и низкого давления;
    6.Температурная защита выхлопных газов от высокого давления;
    7. Встроенная защита двигателя от перегрева;
    8. Защита от сверхтока;
    9. Предохранительный клапан;
    10.Обратный клапан;
    Примечание 1. Охлаждение в стандартных условиях работы
    Температура окружающей среды:35℃DB/24℃WB
    Температура холодной воды на входе:12℃
    Температура на выходе:7℃
    2. Отопление в стандартных условиях работы
    Температура окружающей среды:7℃DB/6℃WB
    Температура холодной воды на входе:40℃
    Температура на выходе:45℃

    Тип Модульный
    Модель RLSFWM136 RLSFWM272 RLSFWM408 RLSFWM544 RLSFWM680 RLSFWM816 RLSFWM952
    Номинальная холодопроизводительность кВт 136 272 408 544 680 816 952
    Потребляемая мощность охлаждения кВт 42.2 84.4 126.6 168.8 211 253.2 295.4
    Рабочий ток A 82.4 164.8 247.2 329.6 412 494.4 576.8
    Номинальная теплопроизводительность I кВт 156 312 468 624 780 936 1092
    Потребляемая мощность нагрева кВт 44.7 89.4 134 178.7 223.4 268.1 312.9
    Рабочий ток A 80.4 160.8 241.2 321.6 402 482.4 562.8
    Номинальная теплопроизводительность II кВт 114 228 342 456 570 684 798
    Потребляемая мощность нагрева кВт 42.6 85.2 127.8 170.4 213 255.6 298.2
    Рабочий ток A 83.2 166.4 249.6 332.8 416 499.2 582.4
    Макс. рабочий ток A 96.4 192.8 289.2 385.6 482 578.4 674.8
    Диаметр кабеля (Длина медного провода ≤20 метров) мм² 3*35+2*16 (3*35+2*16)*2 (3*35+2*16)*3 (3*35+2*16)*4 (3*35+2*16)*5 (3*35+2*16)*6 (3*35+2*16)*7
    Напряжение питания 3N-380В-50ГЦ
    Компрессор Тип Герметичный спиральный тип
    Количество 4 8 12 16 20 24 28
    Режим пуска Прямой пуск
    Хладагент Тип R410a/R22
    Зарядка (кг) 11.5*4 11.5*8 11.5*12 11.5*16 11.5*20 11.5*24 11.5*28
    Устройство управления Электронный расширительный клапан
    Испаритель   Корпус и труба
    Перепад давления воды кПа 70
    Диаметр водопроводной трубыDN DN65 DN65*2 DN65*3 DN65*4 DN65*5 DN65*6 DN65*7
    Поток воды m³/ч 23.39 46.78 70.18 93.57 116.96 140.35 163.74
    Тип конденсатора Медная трубка с внутренней резьбой и гидрофильные алюминиевые ребра
    Размеры L мм 2110 2110 2110 2110 2110 2110 2110
    W мм 2160 4320 6480 8640 10800 12960 15120
    H мм 1870 1870 1870 1870 1870 1870 1870
    Вес нетто кг 1360 2720 4080 5440 6800 8160 9520
    Рабочий вес кг 1480 2960 4440 5920 7400 8880 10360
    Уровень шума dB(A) 73 73 73 74 74 74 74
    Основные меры защиты 1. Защита от высокого и низкого напряжения;
    2. Защита от замерзания;
    3. Контроль температуры;
    4. Противофазная защита;
    5. Защита от высокого и низкого давления;
    6. Температурная защита выхлопных газов от высокого давления;
    7. Встроенная защита двигателя от перегрева;
    8. Защита от сверхтока;
    9. Предохранительный клапан;
    10.Обратный клапан;
    Примечание: 1. Охлаждение в стандартных условиях работы
    Температура окружающей среды:35℃DB/24℃WB
    Температура холодной воды на входе:12℃
    Температура на выходе:7℃
    2. Отопление в стандартных условиях работы
    Температура окружающей среды:7℃DB/6℃WB
    Температура холодной воды на входе:40℃
    Температура на выходе:45℃
    Основные меры по защите
    • Защита от высокого и низкого напряжения
    • Защита от замерзания
    • Регулирование температуры
    • Защита от противофазы питания
    • Защита от высокого и низкого давления
    • Защита от высокого давления и температуры выхлопа
    • Защита от тепловой перегрузки встроенного двигателя
    • Защита от сверхтока
    • Защитный клапан
    • Клапан невозвратного типа

    Примечание
    Охлаждение: температура окружающей среды по сухому термометру 35 ℃, по мокрому термометру 24 ℃, температура при входе/выходе воды 12/7 ℃
    Нагревание: температура окружающей среды по сухому термометру 7 ℃, по мокрому термометру 6 ℃, температура при входе/выходе воды 40/45 ℃
    Устройства указанные выше могут работать в модульном соединении с 1-7 единицами оборудования, они также оснащены автоматическим регулированием энергопотребления.
    Давление звука измерялось на расстоянии 1 м и с высоты 1,5 м над землей в открытом поле
    Установка встроенного водного насоса и расширительного бака осуществляется опционально.

    Особенности
    • Простота в установке и экономия пространства. Для данного оборудования не нужно устанавливать насос водяного охлаждения, градирни или другие вспомогательные инструменты. Для создания данного оборудования не требуется большого количества материалов, а при установке нет необходимости в больших сборах за установку.
    • Данное оборудование может применяться в двух целях: в качестве отопительного или холодильного оборудования.
    • Конструкция модульного типа. Каждое устройство системы охлаждения работает независимо от других. Проблема в работе одного из устройств не повлияет на работу другого.
    • Оборудование можно полностью собрать на месте. Стандартные модули имеют легкий вес и занимают немного места.
    • В соответствии с требованиями и потребностями в охлаждении/обогреве клиента, мы создаем различные комбинации модулей.
    • В процессе начала работы оборудования, поочередный запуск компрессоров осуществляется с помощью компьютера, что снижает текущее воздействие на сеть электропитания.
