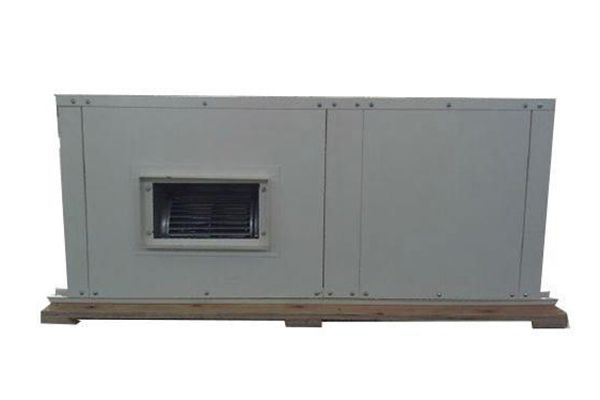

Тепловые насосы с закрытым циклом, 2.6-40 кВт

Применение

Тепловые насосы с закрытым циклом применяются в основном для строительства новых зданий или реконструкции старых сооружений.

1. Что касается новых зданий, то для начала необходимо установить магистральный трубопровод для охлаждающей воды и зафиксированные отводные трубы для теплового насоса с закрытым циклом. Разработчики могут размещать, приобретать и устанавливать тепловые насосы до того, как дома заселятся и начнут функционировать в соответствии с фактическим использованием, уменьшая уровень первоначальных инвестиций.
2. Нет необходимости в специальных тепловых охлаждающих водопроводных трубах. Данные насосы широко используются в супермаркетах, больницах, офисных зданиях, отелях, коммерческих зданиях и т.д.

Технические характеристики тепловых насосов с закрытым циклом
Тепловой насос с закрытым циклом типа вода-вода
Модель SS/SR 75 100 120 145 200 250
Номинальная охлаждающая способность кВт 7.5 10 12 14.5 19.5 25
Номинальная тепловая мощность кВт 8.9 12 15 17.5 23 29
Номинальная входная мощность охлаждения кВт 1.9 2.52 3 3.65 4.8 6.2
Номинальная входная мощность нагревания кВт 2.1 2.9 3.6 4.1 5.4 6.8
Номинальный рабочий ток охлаждения A 8.6 11.5 13.6 6.9 9.1 11.8
Номинальный рабочий ток нагрева A 9.5 13.2 16.4 8 10.5 13.3
Мощность 220В/1N/50Гц 380v/3N/50Гц
Тип компрессора Ротационный тип Винтовой тип
Кол-во компрессоров шт 1
Тип хладагента R22
Размеры(Д×Ш×В) мм 935×435×525 970×436×550 884×473×812 884×473×812 884×473×812 1415×820×1060
Поток воды на стороне источника тепла м3/ч 1.6 2.2 2.6 3.1 4.2 5.4
Размер трубы на стороне источника тепла НД 25 32
Водостойкость источника тепла кПа 28 28 31 34 34 45
Поток воды на рабочей стороне м3/ч 1.29 1.72 2.06 2.49 3.3.5 4.3
Размер трубы на рабочей стороне НД 25 32
Водостойкость кПа 26 27 29 33 33 33
Уровень шума Дц (A) 50 54 54 56 58 58
Вес кг 85 100 105 120 150 250
Варианты диаметра линии электропередач 3×2.5 3×4 3×4+2×1.5 3×4+2×1.5
Тепловой насос с закрытым циклом типа грунт-вода
Модели SFG/SFGR 26 35 45 58 72
Номинальная охлаждающая способность кВт 2.6 3.5 4.5 5.8 7.2
Номинальная тепловая мощность кВт 2.48 3.2 4.1 5.3 6.6
Номинальная входная мощность охлаждения кВт 0.6 0.78 1.06 1.38 1.72
Номинальная входная мощность нагревания кВт 0.58 0.76 1.01 1.26 1.59
Номинальный рабочий ток охлаждения A 2.9 3.7 5.1 6.6 8.2
Номинальный рабочий ток нагрева A 2.8 3.6 4.8 6 7.6
Мощность 220В/1N/50Гц
Тип компрессора Ротационный тип
Кол-во компрессоров шт 1
Размеры(Д×Ш×В) мм 1060×500×360 1050×500×420 1100×560×486
Вес кг 60 65 75 85 100
Объем воды м3/ч 0.55 0.74 0.96 1.23 1.53
Диаметр охлаждающей трубы НД 20 25
Диаметр конденсатной трубки НД 20
Хладагент объем загрузки кг 0.6 0.8 0 1.1 1.25
95
Сплит-система грунтовых тепловых насосов с закрытым циклом
Модели Блок внутренней установки SFRFN 26 35 45 58 72 86 105 126 146
Оборудование наружной установки SFRFW 26 35 45 58 72 86 105 126 146
Номинальная охлаждающая способность кВт 2.6 3.5 4.5 5.8 7.2 8.6 10.5 12.6 14.6
Номинальная тепловая мощность кВт 3 3.95 5.1 6.48 8.1 9.4 11.4 13.6 15.8
Номинальная входная мощность охлаждения кВт 0.59 0.82 1.02 1.35 1.66 1.94 2.51 3.02 3.47
Номинальная входная мощность нагревания кВт 0.63 0.85 1.1 1.45 1.74 2.03 2.71 3.24 3.7
Номинальный рабочий ток охлаждения A 2.7 3.9 4.9 6.5 7.8 9.3 3.9 4.7 5.4
Номинальный рабочий ток нагрева A 3 4 5.2 6.9 8.2 9.7 4.2 5 5.7
Тип компрессора Ротационный тип Винтовой тип
Кол-во компрессоров шт 1 1
Мощность 220В/1N/50Гц 380В/3N/50Гц
Объём циркулирующего воздуха в блоке внутренней установки м3/ч 500 700 910 1190 1480 1760 2150 2570 3010
Чрезмерное давление Па 12(8) 20(12) 30(20) 50(30)
Уровень звука Блок внутренней установки Дц(A) 35 35 37 37 40 41 42 42 42
Оборудование наружной установки Дц(A) 30 31 32 32 35 36 36 38 38
Размеры мм 855 1005 1125 1355 1605 1750 2006 2065 2065
(Д×Ш×В) Блок внутренней установки мм 475 475 475 475 475 475 475 490 490
мм 237 237 237 237 237 237 237 287 287
мм 550 550 590 550 635 635 695 720 720
Оборудование наружной установки мм 430 430 430 490 520 520 520 580 580
мм 385 385 385 420 510 510 535 535 535
Блок внутренней установки кг 18 22 26 30 34 36 40 50 55
Вес Оборудование наружной установки кг 34 35 40 48 66 68 90 90 100
Поток воды м3/ч 0.55 0.74 0.95 1.23 1.52 1.81 2.24 2.69 3.11
Водостойкость кПа 18 22 30 35 35 35 35 38 38
Размеры соединительной трубы(Наружный диаметр × толщина трубы) Труба для жидкости мм Φ6×0.75 Φ9.52×0.75 Φ12.7×0.75
Труба для воздуха мм Φ9.52×0.75 Φ12.7×0.75 Φ16×1.0 Φ19×1.0
Диаметр охлаждающей трубы для воды НД 20 25 32
Диаметр трубы для конденсационной воды НД 20
Объем загрузки хладагента кг 0.65 0.84 0.95 1.1 1.5 1.8 2.1 2.3 2.8
Особенности тепловых насосов с закрытым циклом

1. Высокая производительность и энергосбережение. Применяется компрессор ротационного или вращающегося типа. Теплообменник охлаждающей воды оснащен медными трубками. Значение холодильного коэффициента для кондиционера с водяным источником составляет 4,2-5,5, что минимизирует потребление энергии. 2. Централизованное машинное отделение не требуется. Тепловой насос с закрытым циклом центральной системы кондиционирования состоит из нескольких небольших отсеков. В каждом отсеке есть независимая система охлаждения. Нет необходимости самостоятельно настраивать машинные отделения и насосные отсеки. 3. Использование модульной конструкции позволяет избежать сбоя всей системы при поломке одной из единиц оборудования. 4. Удобная система расчета. Системы кондиционирования применяются в сдающихся в аренду помещениях, включая квартиры, офисные здания и магазины. Каждый блок в системе может быть оснащен автономным электрическим счетчиком, что позволяет заряжать единицы по отдельности.
