Применение
Кассетные фанкойлы применяют в основном в помещениях с большим пространством и подвесными потолками, включая торговые центры, гостиничные лобби, банкетные залы, больницы, офисные здания и т.д.
Технические характеристики кассетных фанкойлов
Кассетные фанкойлы с одним воздуховыпускным отверстием и 2-мя трубами
Модель |
RFP034K1 |
RFP051K1 |
RFP068K1 |
RFP085K1 |
Номинальный воздушный поток |
В |
м³/ч |
340 |
510 |
680 |
850 |
CFM |
200 |
300 |
400 |
500 |
Ср |
м³/ч |
280 |
380 |
515 |
660 |
CFM |
165 |
224 |
303 |
388 |
Н |
м³/ч |
180 |
260 |
340 |
430 |
CFM |
106 |
153 |
200 |
253 |
Охлаждающая способность |
В |
кВт |
1.8 |
2.7 |
3.6 |
4.5 |
Ср |
1.5 |
2.46 |
3 |
3.72 |
Н |
1.39 |
2.06 |
2.48 |
2.92 |
Нагревательная способность |
В |
кВт |
2.7 |
4.05 |
5.4 |
6.75 |
Ср |
1.95 |
2.77 |
3.94 |
4.9 |
Н |
1.29 |
1.77 |
2.8 |
3.5 |
Поток воды |
м³/ч |
0.31 |
0.46 |
0.63 |
0.78 |
Водостойкость |
кПа |
10.8 |
10.8 |
20 |
20 |
Мощность |
В/Ф/Гц |
220/1/50 |
Входная |
37 |
52 |
62 |
76 |
Уровень шума |
Дц (A) |
37 |
39 |
40 |
43 |
Батарея |
Рабочее давление |
1.6мПа |
Размеры трубного соединения |
Приток и отток воды |
3/4" Внутреннее рифление |
Конденсационная вода |
26мм Внешнее рифление |
Размеры |
шт |
мм |
958x413x236 |
панели |
мм |
1044x468x31 |
Вес |
шт |
кг |
22 |
22 |
23 |
23 |
панели |
кг |
4 |
Кассетные фанкойлы с одним воздуховыпускным отверстием и 4-мя трубами
Модель |
RFP034K1 |
RFP051K1 |
RFP068K1 |
RFP085K1 |
Номинальный воздушный поток |
В |
м³/ч |
340 |
510 |
680 |
850 |
CFM |
200 |
300 |
400 |
500 |
Ср |
м³/ч |
280 |
380 |
515 |
660 |
CFM |
165 |
224 |
303 |
388 |
Н |
м³/ч |
180 |
260 |
340 |
430 |
CFM |
106 |
153 |
200 |
253 |
Охлаждающая способность |
В |
кВт |
1.35 |
2.03 |
2.7 |
3.38 |
Ср |
1.13 |
1.85 |
2.25 |
2.79 |
Н |
1.04 |
1.54 |
1.86 |
2.19 |
Нагревательная способность |
В |
кВт |
1.08 |
1.62 |
2.16 |
2.7 |
Ср |
0.78 |
1.11 |
1.57 |
1.96 |
Н |
0.52 |
0.71 |
1.12 |
1.4 |
Поток воды |
Охлаждение |
м³/ч |
0.23 |
0.35 |
0.46 |
0.58 |
Нагрев |
м³/ч |
0.09 |
0.14 |
0.19 |
0.23 |
Водостойкость |
Охлаждение |
кПа |
7 |
7.3 |
13 |
14.6 |
Нагрев |
кПа |
4.2 |
4.4 |
7.5 |
8.7 |
Мощность |
В/Ф/Гц |
220/1/50 |
Входная |
37 |
52 |
62 |
76 |
Уровень шума |
Дц (A) |
37 |
39 |
40 |
43 |
Батарея |
Рабочее давление |
1.6мПа |
Размеры соединительной трубы |
Приток и отток воды |
3/4" внутренняя резьба |
Конденсационная вода |
26мм внешняя резьба |
Размеры |
шт |
мм |
958x413x236 |
Панели |
мм |
1044x468x31 |
Вес |
шт |
кг |
22 |
22 |
23 |
23 |
Панели |
кг |
4 |

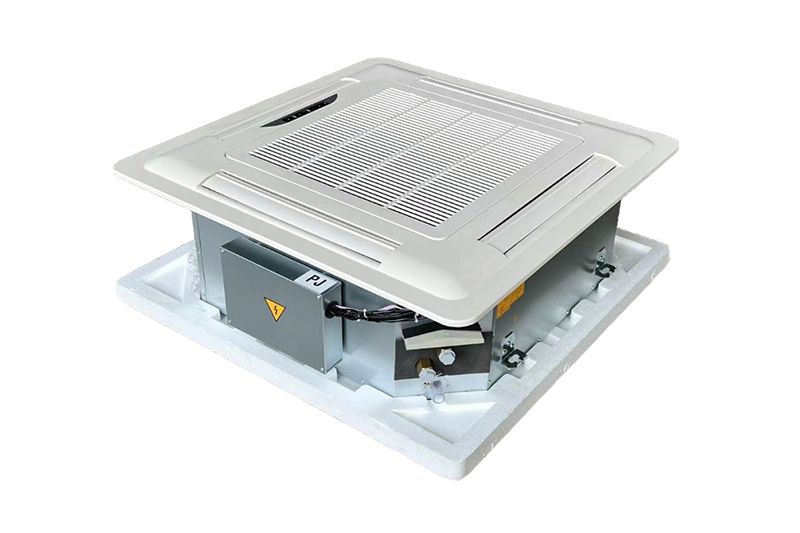

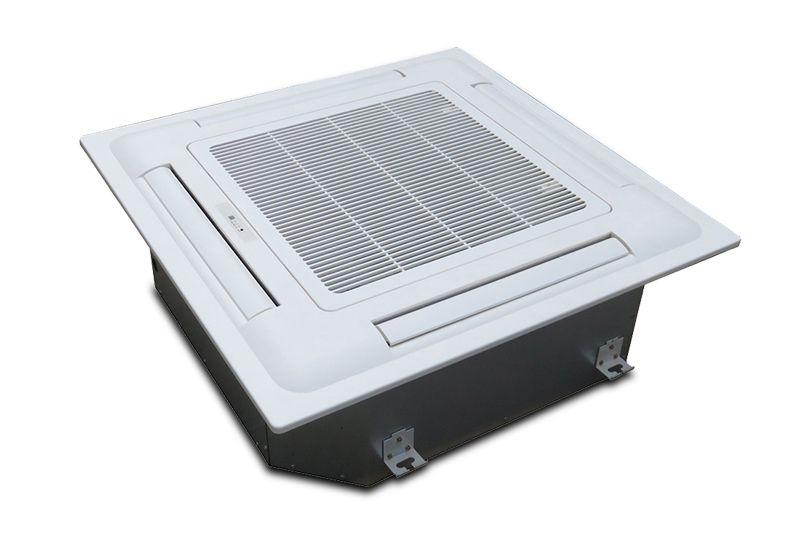

Кассетные фанкойлы с 4мя воздуховыпускными отверстиями и 2-мя трубами
Модель |
RFP034K4 |
RFP051K4 |
RFP068K4 |
RFP085K4 |
RFP102K4 |
RFP136K4 |
RFP170K4 |
RFP204K4 |
RFP238K4 |
Номинальный воздушный поток |
В |
м³/ч |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
CFM |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
Ср |
м³/ч |
280 |
390 |
520 |
640 |
790 |
1030 |
1290 |
1500 |
1800 |
CFM |
165 |
229 |
306 |
376 |
465 |
606 |
759 |
882 |
1059 |
Н |
м³/ч |
180 |
260 |
350 |
430 |
520 |
690 |
860 |
1030 |
1200 |
CFM |
106 |
153 |
206 |
253 |
306 |
406 |
506 |
606 |
706 |
Охлаждающая способность |
В |
кВт |
2 |
2.7 |
3.7 |
4.5 |
5.6 |
7 |
9.1 |
10.8 |
12.6 |
Ср |
1.8 |
2.3 |
3.1 |
4.2 |
4.3 |
5.7 |
8 |
8.6 |
10 |
Н |
1.6 |
1.8 |
2.6 |
3 |
3.6 |
4.5 |
6 |
6.8 |
8 |
Нагревательная способность |
В |
кВт |
2.8 |
4.2 |
5.6 |
7 |
8.4 |
11.2 |
13.9 |
16.7 |
19.5 |
Ср |
2.5 |
3.4 |
4.5 |
6.3 |
6.5 |
8.5 |
12 |
12.6 |
15.7 |
Н |
2 |
2.7 |
4 |
5 |
5.2 |
6.7 |
9 |
10.2 |
12 |
Поток воды |
м³/ч |
0.35 |
0.47 |
0.64 |
0.81 |
0.97 |
1.26 |
1.71 |
1.92 |
2.16 |
Водостойкость |
кПа |
7 |
9 |
11 |
16 |
18 |
19 |
19 |
20 |
22 |
Мощность |
В/Ф/Гц |
220/1/50 |
Входная |
39 |
52 |
62 |
76 |
96 |
132 |
152 |
189 |
220 |
Уровень шума |
Дц (A) |
37 |
39 |
41 |
43 |
45 |
46 |
47 |
50 |
52 |
Батарея |
Рабочее давление |
1.6 мПа |
Размеры соединительной трубы |
Приток и отток воды |
3/4" внутренняя резьба |
Конденсационная вода |
26мм внешняя резьба |
Размеры |
Фанкойл |
мм |
590x590x270 |
752x752x293 |
822x822x293 |
Панели |
мм |
650x650x45 |
850x850x45 |
950x950x45 |
Вес |
Фанкойл |
кг |
16 |
16 |
17.8 |
21.8 |
24 |
24.3 |
26.6 |
28 |
28 |
Панели |
кг |
2.2 |
4.5 |
6 |
Кассетные фанкойлы с 4-мя воздуховыпускными отверстиями и 4-мя
Модель |
RFP034K4 |
RFP051K4 |
RFP068K4 |
RFP085K4 |
RFP102K4 |
RFP136K4 |
RFP170K4 |
RFP204K4 |
RFP238K4 |
Номинальный воздушный поток |
В |
м³/ч |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
CFM |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
Ср |
м³/ч |
280 |
390 |
520 |
640 |
790 |
1030 |
1290 |
1500 |
1800 |
CFM |
165 |
229 |
306 |
376 |
465 |
606 |
759 |
882 |
1059 |
Н |
м³/ч |
180 |
260 |
350 |
430 |
520 |
690 |
860 |
1030 |
1200 |
CFM |
106 |
153 |
206 |
253 |
306 |
406 |
506 |
606 |
706 |
Охлаждающая способность |
В |
кВт |
1.35 |
2.03 |
2.7 |
3.38 |
4.05 |
5.4 |
6.75 |
8.1 |
9.45 |
Ср |
1.13 |
1.85 |
2.25 |
2.79 |
3.32 |
4.83 |
5.89 |
6.97 |
7.87 |
Н |
1.04 |
1.54 |
1.86 |
2.19 |
2.84 |
4.2 |
5.42 |
6.4 |
6.67 |
Нагревательная способность |
В |
кВт |
1.08 |
1.62 |
2.16 |
2.7 |
3.24 |
4.32 |
5.4 |
6.48 |
7.56 |
Ср |
0.78 |
1.11 |
1.58 |
1.96 |
2.28 |
3.17 |
4.19 |
5.2 |
5.56 |
Н |
0.52 |
0.71 |
1.11 |
1.4 |
1.55 |
2.17 |
2.8 |
3.46 |
3.88 |
Поток воды |
Охлаждение |
м³/ч |
0.23 |
0.35 |
0.46 |
0.58 |
0.69 |
0.93 |
1.16 |
1.39 |
1.6 |
Нагрев |
м³/ч |
0.09 |
0.14 |
0.19 |
0.23 |
0.28 |
0.37 |
0.46 |
0.56 |
0.7 |
Водостойкость |
Охлаждение |
кПа |
8.26 |
8.26 |
15.68 |
18.9 |
20.72 |
20.72 |
24.78 |
24.78 |
40 |
Нагрев |
кПа |
3.54 |
3.54 |
6.72 |
8.1 |
8.88 |
8.88 |
10.62 |
10.62 |
16 |
Мощность |
В/Ф/Гц |
220/1/50 |
Входная |
39 |
52 |
62 |
76 |
96 |
132 |
152 |
189 |
220 |
Уровень шума |
Дц (A) |
37 |
39 |
41 |
43 |
45 |
46 |
47 |
50 |
52 |
Батарея |
Рабочее давление |
1.6 мПа |
Размеры соединительной трубы |
Приток и отток воды |
3/4" внутренняя резьба |
Конденсационная вода |
26мм внешняя резьба |
Размеры |
Фанкойл |
мм |
590x590x270 |
752x752x293 |
822x822x250 |
822x822x293 |
Панели |
мм |
650x650x45 |
850x850x45 |
950x950x45 |
Вес |
Фанкойл |
кг |
18.5 |
18.5 |
18.5 |
25 |
25 |
25 |
29 |
29 |
29 |
Панели |
кг |
2.2 |
4.5 |
6 |
Примечание:
1. Приведенные в таблицах данные указаны для условий с большим расходом воздуха и избыточным давлением
2. Охлаждающая способность определяется значением охлаждающей приточной воды при температуре 7 ℃, разница температур между входом и выходом составляет 5 ℃, температура входящего воздуха по сухому термометру = 27 ℃, по мокрому термометру = 19,5 ℃.
Нагревательная способность определяется значением приточной воды при температуре 60 ℃, разница температур между входом и выходом при 5 ℃, температура входящего воздуха по сухому термометру = 21 ℃, и такие же водные потоки что и в случае охлаждения.
3. Стандартная мощность составляет 50 Гц. Мощность 60 Гц является опциональной. Пожалуйста, сообщите нам при заказе, если Вам требуется нестандартная мощность.
Особенности кассетных фанкойлов
1. Фанкойлы отличаются естественным дренажом и стабильной работой, не имея при этом водяного насоса. Электрическая панель управления характеризуется стойкостью к деформации.
2. Для равномерного распределения температуры по всему помещению фанкойлы оснащены 4-х трубным теплообменником.
3. Простая и низкозатратная установка: по сравнению сканальными фанкойлами, кассетные фанкойлы не нуждаются во входном и выпускном отверстии, подключении труб или изоляции.
