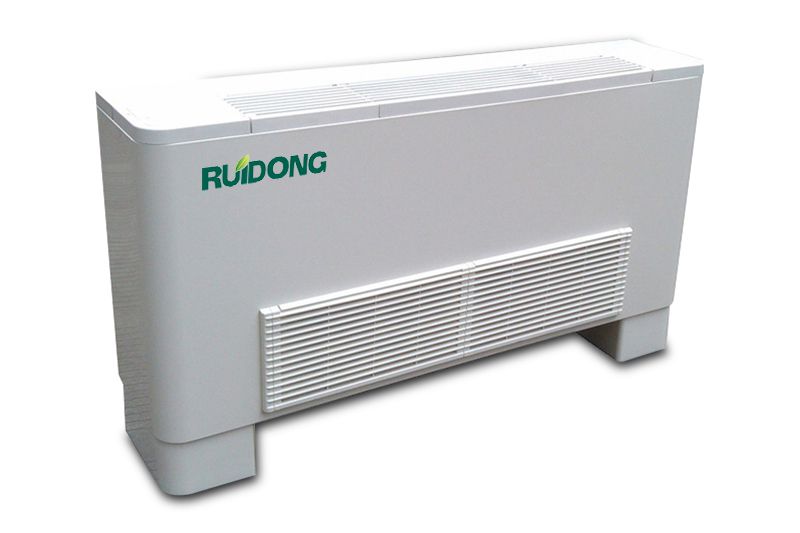

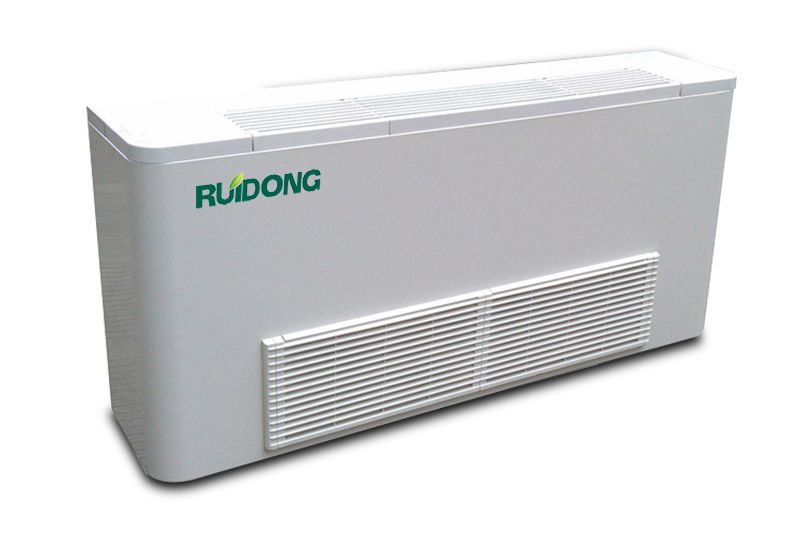

Напольно-потолочные фанкойлы

Применение

Напольно-потолочные фанкойлы в основном применяются в гостиницах, ресторанах, заводах, больницах, выставочных залах, торговых центрах и т. д.

Технические характеристики напольно-потолочных фанкойлов
Напольно-потолочные фанкойлы с 2 трубками и 3 батареями
Модели 22 32 52 62 72 82 102 122 142 162 202
Длина батареи мм 350 500 550 650 700 800 900 1000 1200 1200 1500
Номинальный воздушный поток Высокий м³/ч 298 428 619 671 813 988 1058 1480 1560 1983 2250
CFM 175 252 364 395 478 581 622 871 918 1166 1324
Средний м³/ч 253 364 526 570 691 840 899 1258 1326 1686 1913
CFM 149 214 309 335 406 494 529 740 780 992 1125
Низкий м³/ч 194 278 402 436 528 642 688 962 1014 1298 1463
CFM 114 164 236 256 311 378 405 566 596 764 861
Охлаждающая способность Высокий кВт 1.44 2.06 2.98 3.5 4.02 4.5 5.31 6.87 7.46 8.61 10.61
Средний 1.18 1.69 2.44 2.87 3.3 3.69 4.35 5.63 6.12 7.06 8.7
Низкий 0.91 1.31 1.89 2.22 2.55 2.86 3.37 4.36 4.74 5.47 6.74
Нагревательная способность Высокий кВт 2.44 3.4 5.3 5.76 6.37 7.81 9.21 11.3 12.11 15.59 17.29
Средний 2.01 2.81 4.37 4.75 5.26 6.44 7.6 9.32 9.99 12.86 14.27
Низкий 1.53 2.13 3.31 3.6 3.98 4.88 5.76 7.06 7.57 9.74 10.81
Объем воды м³/ч 0.25 0.37 0.52 0.6 0.7 0.76 0.93 1.23 1.33 1.5 1.85
Водостойкость кПа 5.2 12.3 9.3 12.4 16.8 21.6 32.5 32.5 20.5 28 44.5
Уровень звука Высокий Дц (A) 33 34 36 37 39 43 44 44 46 47 49
Средний 27 28 28 29 33 37 38 39 41 42 45
Низкий 22 32 24 24 27 29 30 32 32 32 34
Мощность В/Ф/Гц 220/1/50/60
Входная 27 32 42 55 72 80 91 125 151 161 168
Тип вентилятора Многоканальный центробежный вентилятор
Двигатель тип 3-скоростной конденсаторный двигатель
Батарея Кол-во батарей 3
Рабочее давление 1.6 мПа
Фильтр тип Алюминиевый или нейлоновый
Размеры выпускной трубы Приток и отток воды НД20
Конденсационная вода НД15
Размеры L мм 758 908 958 1058 1108 1208 1308 1408 1608 1608 1908
A 448 698 648 748 798 898 998 1098 1298 1298 1598
B 472 622 672 772 822 922 1022 1122 1322 1322 1622
Напольно-потолочные фанкойлы с 4 трубками и 4 батареями
Модели 24 34 54 64 74 84 104 124 144 164 204
Длина батареи мм 350 500 550 650 700 800 900 1000 1200 1200 1500
Номинальный воздушный поток Высокий м³/ч 289 415 600 650 788 957 1025 1434 1512 1922 2180
CFM 170 244 353 382 464 563 603 844 889 1131 1282
Средний м³/ч 245 353 510 553 670 814 871 1219 1285 1633 1853
CFM 144 208 300 325 394 479 512 717 756 961 1090
Низкий м³/ч 191 274 396 429 520 632 677 947 998 1268 1439
CFM 112 161 233 252 306 372 398 557 587 746 846
Охлаждающая способность Высокий кВт 1.38 1.98 2.86 3.36 3.86 4.32 5.1 6.6 7.16 8.27 10.19
Средний 1.15 1.64 2.37 2.79 3.2 3.59 4.23 5.47 5.94 6.86 8.45
Низкий 0.9 1.29 1.86 2.18 2.51 2.81 3.31 4.29 4.66 5.37 6.62
Нагревательная способность Высокий кВт 1.59 2.27 3.29 3.86 4.44 4.97 5.86 7.58 8.24 9.51 11.71
Средний 1.34 1.91 2.76 3.25 3.73 4.17 4.92 6.37 6.92 7.98 9.84
Низкий 1.03 1.48 2.14 2.51 2.88 3.23 3.81 4.93 5.35 6.18 7.61
Поток воды Охлаждение м³/ч 0.25 0.37 0.52 0.6 0.7 0.76 0.93 1.23 1.33 1.5 1.85
Нагрев 0.13 0.18 0.23 0.3 0.32 0.37 0.45 0.53 0.6 0.75 0.98
Водостойкость кПа 5.2 12.3 9.3 12.4 16.8 21.6 32.5 32.5 20.5 28 44.5
Уровень шума Высокий Дц (A) 33 34 36 37 39 43 44 44 46 47 49
Средний 27 28 28 29 33 37 38 39 41 42 45
Низкий 22 32 24 24 27 29 30 32 32 32 34
Мощность В/Ф/Гц 220/1/50/60
Входная 35 41 53 69 94 103 117 156 187 201 210
Тип вентилятора Многоканальный центробежный вентилятор
Двигатель тип 3-скоростной конденсаторный двигатель
Батарея Кол-во батарей 3+1
Рабочее давление 1.6мПа
Фильтр тип Алюминий/нейлон
Размеры соединительной трубы Приток и отток воды НД20
Конденсационная вода НД15
Размеры L мм 758 908 958 1058 1108 1208 1308 1408 1608 1608 1908
A 448 698 648 748 798 898 998 1098 1298 1298 1598
B 472 622 672 772 822 922 1022 1122 1322 1322 1622
Особенности напольно-потолочных фанкойлов

1. Доступна горизонтальная и вертикальная установка оборудования. Можно свободно менять левосторонние или правосторонние магистральные водопроводные трубы. Фанкойлы имеют зональный тип охлаждения с 6 различными методами перемещения потока воздуха.
2. Электрический двигатель вентилятора имеет 3 скорости. Двигатель динамически отбалансирован.
3. Фанкойлы оснащены встроенными сборными баками и сливными устройствами из гофрированной меди.
4. Охлаждающие/нагревающие теплообменники изготавливаются из медных трубок и гидрофильной алюминиевой фольги.
5. В качестве вытяжного вентилятора применяется двойной вытяжной вентилятор с центробежной силой и ветроколесом, которое характеризуется большим потоком воздуха и низким уровнем шума.
6. Для удобства транспортировки и установки ножки отделяются от оборудования.
7. Электронная панель управления закрытого типа подключается с помощью проводов, которые находятся на той же стороне, где подключается вода.
