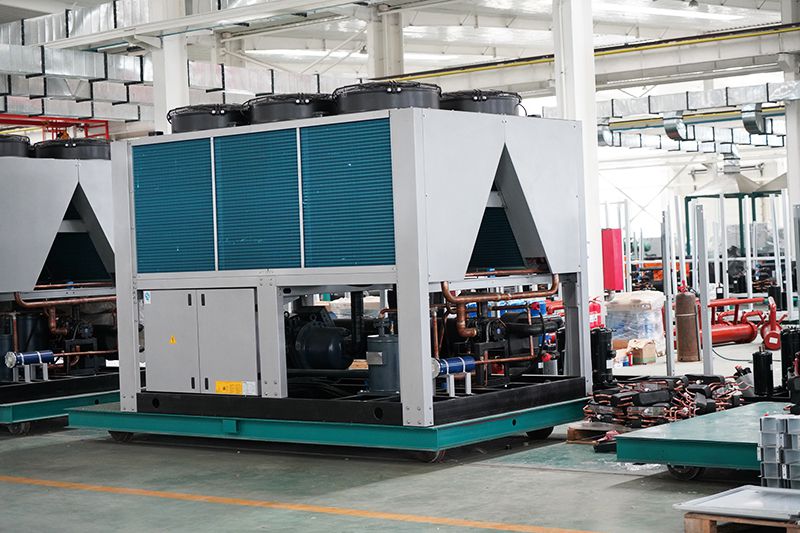

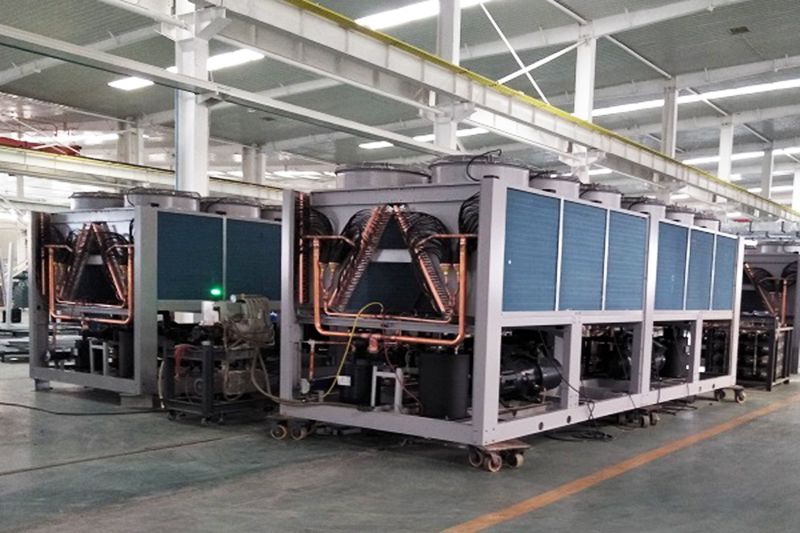

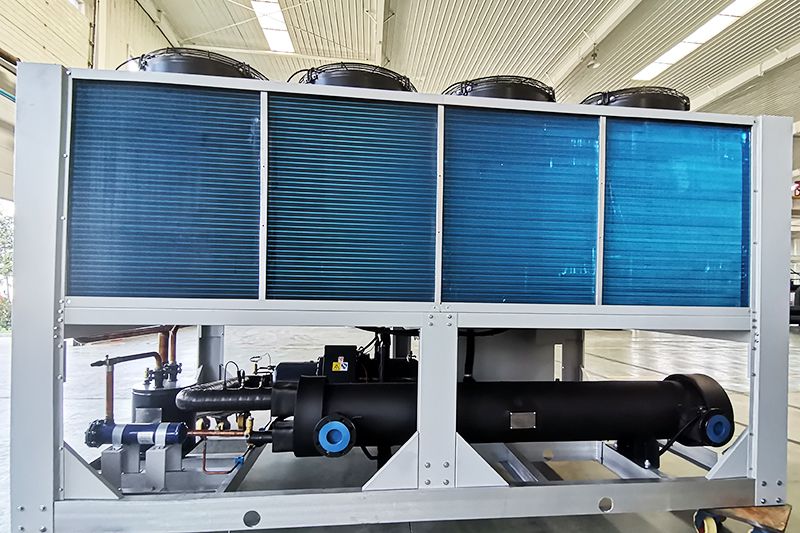

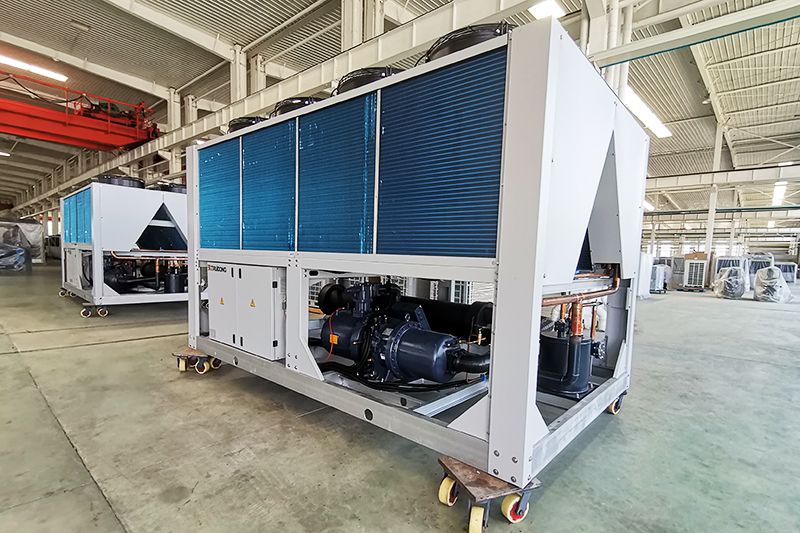

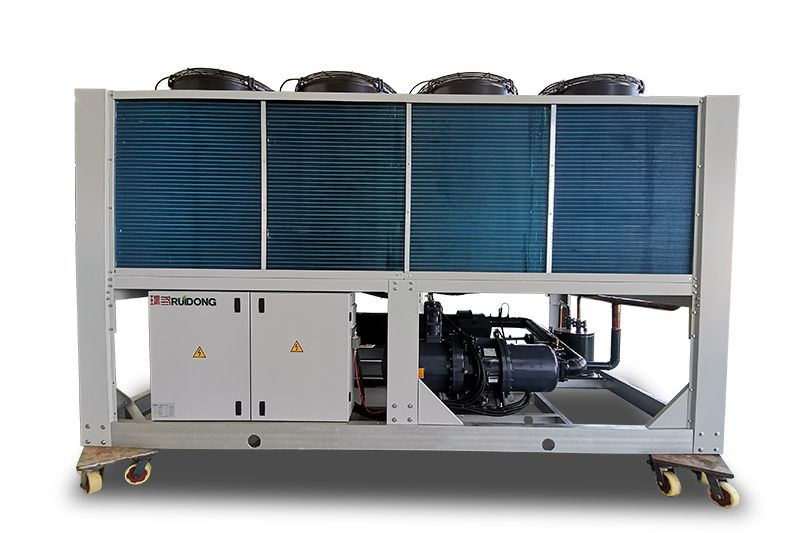

Чиллеры с воздушным охлаждением и винтовым компрессором, 140-1200 кВт

Применение

Чиллеры и насосы с воздушным охлаждением и винтовым компрессором применяются в системах отопления и охлаждения в таких крупномасштабных коммерческих помещениях, как торговые центры, офисные здания, производственные цеха, гостиницы и больницы. Зачастую установки для охлаждения воздуха применяются в тех случаях, когда есть дефицит воды.

Технические характеристикиs
No. RLSFG140 RLSFG160 RLSFG210 RLSFG270 RLSFG340 RLSFG440 RLSFG500 RLSFG580 RLSFG680 RLSFG780 RLSFG840 RLSFG880 RLSFG940 RLSFG1000 RLSFG1080 RLSFG1200 RLSFG300 RLSFG420 RLSFG540 RLSFG600 RLSFG720 RLSFG840
Охлаждающая способность кВт 140 159 212 267 336 436 502 581 672 772 838 872 938 1004 1083 1162 302 416 534 604 718 832
Нагревательная способность кВт 152 172 232 291 370 480 - - 678 774 - 875 - - - - 293 399 457 586 692 798
Входная мощность кВт 42 48 66 83 116 152 172 196 232 268 288 304 324 344 368 392 96 135 172 192 231 270
Электропитание 380В / 3Ф / 50Гц 380В / 3Ф / 50Гц 380В / 3Ф / 50Гц
Управление энергией 25% ~ 100% 25% ~ 100% 25% ~ 100%
Компрессор Тип Полугерметичный винтовой тип Полугерметичный винтовой тип Полугерметичный винтовой тип
Кол-во 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 1 1 2 2 2 2
Стартовая модель Y-△ Y-△ Y-△
Хладагент Тип R22 / R407c R22 / R407c R134a
Нагрузка(кг) 36 45 56 75 76 99 114 132 153 176 191 198 213 228 246 264 56 77 100 112 133 154
Управление EXВ TXВ EXВ
Испаритель Тип Кожухотрубный Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 80 80 100 100 100 125 125 125 150 150 150 150 200 200 200 200 100 125 125 125 150 150
Скорость потока охлаждающей воды м³/ч 24.1 27.3 36.5 45.9 58 75 86 100 116 133 144 150 161 173 186 200 52 72 93 104 123 143
Поток горячей воды м³/ч 26.5 30.1 40.4 50.8 58 75 - - 117 133 - 150 - - - - 50 69 83 101 119 137
Конденсатор Тип Внутренняя гофрированная медная трубка с гидрофильными алюминиевыми охлаждающими ребрами Внутренняя гофрированная медная трубка с гидрофильными алюминиевыми охлаждающими ребрами Внутренняя гофрированная медная трубка с гидрофильными алюминиевыми охлаждающими ребрами
Конденсаторный вентилятор 4 4 4 4 4 4 4 4 8 8 8 8 8 8 8 8 4 4 8 8 8 8
Размеры Д мм 2400 2400 2400 3400 4100 4100 5010 5010 8500 8500 9410 8500 9410 10320 10320 10320 4100 5010 5010 8500 9410 10320
Ш мм 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 4500 2250 2250 2250 2250 2250 2250
В мм 2220 2220 2220 2240 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450
Чистый вес кг 1700 1900 2220 2700 3000 4700 5400 5800 6000 7700 8400 9400 10100 10800 11200 11600 4700 5400 5800 9400 10100 10800
Рабочий вес кг 2000 2200 2500 3200 3500 5100 5800 6200 6600 8400 9300 10200 10900 11600 12000 12400 5100 5800 6200 10200 10900 11600
Уровень шума Дц(A) 73 73 74 74 75 75 76 76 77 77 77 77 78 78 79 79 75 75 76 77 77 78
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа
Особенности оборудования

Чиллеры и насосы имеют модульную конструкцию. Все модули имеют схожие размеры кроме длины. Комбинируя различные модули, можно подобрать конструкцию, которая будет соответствовать различным требованиям к охлаждению и отоплению. Каждый модуль подключается через высокотехнологичную систему связи, каждая из которых управляется микрокомпьютером.

Простота сборки
Весь процесс сборки производится на нашем заводе. Проверка и настройка оборудования осуществляется перед поставкой. При сборке на месте оборудование может быстро водиться в эксплуатацию после подключения к источнику питания.

Экономия пространства
Оборудование имеет водонепроницаемую конструкцию. Оно может быть установлено непосредственно на крыше здания, внутри или снаружи помещения.

Нет необходимости в установке градирни
Оборудование оснащено функцией воздушного охлаждения, которое характеризуется простотой и удобством в управлении и обслуживании. Данное оборудование идеально подходит для зданий, где есть место дефициту воды.

Снижение издержек
Данное оборудование позволяет снизить затраты на материалы, затраты на сборку, затраты на эксплуатацию и затраты на техническое обслуживание по сравнению с другим холодильным оборудованием, так как в нем не используются градирни, трубопровод или насос для циркулирующей охлаждающей воды.

Простота в эксплуатации
Управление оборудованием осуществляется с помощью удобного интерфейса на панели. На панели отображается текущее состояние, текущие данные и предупредительные сигналы. Система управления позволяет контролировать время и автоматизировать работу.

Высокая эффективность использования электроэнергии и низкий уровень шума
Оборудование оснащено полугерметичным двухвинтовым компрессором с конденсатором и холодильными комплектующими, которые приобретаются у надежных производителей. Благодаря строгим испытаниям и контролю качества во время производства, оборудование отличается удобной конструкцией и простой сборкой. Оборудование оснащено системой автоматического регулирования температуры для управления нагрузками. Данная система позволяет уменьшить использование электроэнергии во время охлаждения и обогрева.

Привлекательный внешний вид и высокая стойкость к коррозии
Кожух изготовлен из оцинкованного стального листа. Покрытие поверхности кожуха выполнено из электростатического пластика, что позволяет повысить адаптируемость охлаждающего устройства, особенно при установке на открытом воздухе.

Основные комплектующие для чиллеров и насосов с воздушным охлаждением и винтовым компрессором

Компрессор винтового типа
1. Винтовой компрессор отличается высокой производительностью, его эффективность энергоиспользования на 20% выше, чем у обычных компрессоров.
2. Система управления с четырьмя сегментами (100%-75%-50%-25%), тремя сегментами (100%-66%-33%) и негесментированная.
3. Встроенная нагнетательная масляная система позволяет обеспечить процесс смазки для компрессора, который не оснащен масляным насосом. Маслоотчиститель с двухслойным фильтром и компрессор зависят друг от друга. При необходимости можно установить внешний маслоотчиститель.
4. Доступно применение хладагентов R134a, R407c и других.
5. Объемные доли компрессора ВI = 2,2, 2,6, 3,0 и 3,5 предоставляются на выбор. Выбор объемной доли позволит избежать потери энергии за счет чрезмерного или недостаточного сжатия. Система управления объемом состоит из электромагнитного клапана и золотникового клапана, которые позволяют обеспечить частичную нагрузку. Компрессор имеет функции сегментной регулировки 25% -50% -75% -100% и несегментной регулировки, которые полностью совместимы с тепловыми нагрузками здания. По сравнению с поршневыми компрессорами компрессор винтового типа имеет меньше подвижных частей. 1/3-1/4 поршневого компрессора занимают подвижные детали.

Ребристый конденсатор
Ребристый конденсатор воздушного охлаждения оснащен внутренней гофрированной медной трубкой с гидрофильными алюминиевыми охлаждающими ребрами. Для улучшения теплообмена медная трубка и охлаждающие ребра плотно связаны между собой.

Кожухотрубчатого типа испаритель
Кожух: сосуды высокого давления изготовлены из стальных плит высокого качества. Производство и тестирование кожуха осуществляется в соответствие со стандартамиJB/T4750-2003 «Давление для холодильного оборудования». Поверхность кожуха изготовлена из материалов, которые характеризуются огнестойкими, водостойкими, теплоизоляционными и защитными свойствами. Сегментная перегородка испарительной камеры производится из конструкционного ПВХ материала, обладающего высокой стойкостью к коррозии и отличной воздухонепроницаемостью. Благодаря данной конструкции, поток охлаждающей воды поднимается вверх и вниз по перегородке, что повышает интенсивность теплообмена испарителя.

Регулирующий вентиль
Система управления электронным регулирующим вентилем имеет точность автоматического регулирования до 2600 шагов. Благодаря данной системе, в зависимости от давления перегрева всасывания и давления насыщенного пара, мы можем точно осуществлять контроль потока хладагента. Данный контроль позволяет обеспечить максимальную мощность и отличное рабочее состояние устройства. Благодаря использованию высокоэффективных теплообменных труб в конструкции, эффективность использования энергии в оборудовании повышается.

Шкаф управления распределением
Шкаф управления распределением состоит из устройства для запуска компрессора, устройства защиты питания и микрокомпьютерной системы управления. Микрокомпьютерная система управления функционирует стабильно и безопасно при температуре от -15 ℃ до 65 ℃. Она оснащена стандартными интерфейсами связи RS-232 и RS-485. Запуск и выключение данной системы осуществляется с помощью сигнала от удаленного источника.

Оборудование, обеспечивающее безопасность работ
Переключатель высокого и низкого напряжения, контроль температуры замерзания, подогреватель смазочного масла, обратный клапан выпускного воздуха, сменный патрон для сухого фильтра, пьезометр, аварийный выключатель, защита от перегрузки, защита мощности, инжектор хладагента.
