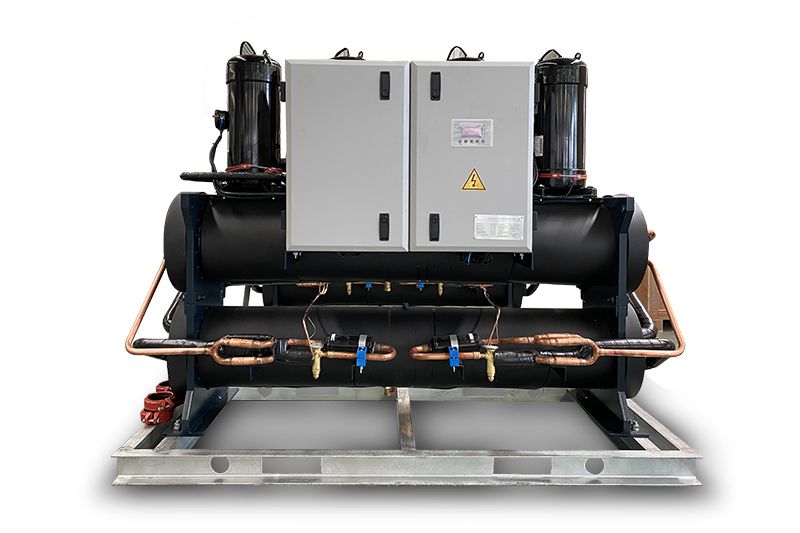

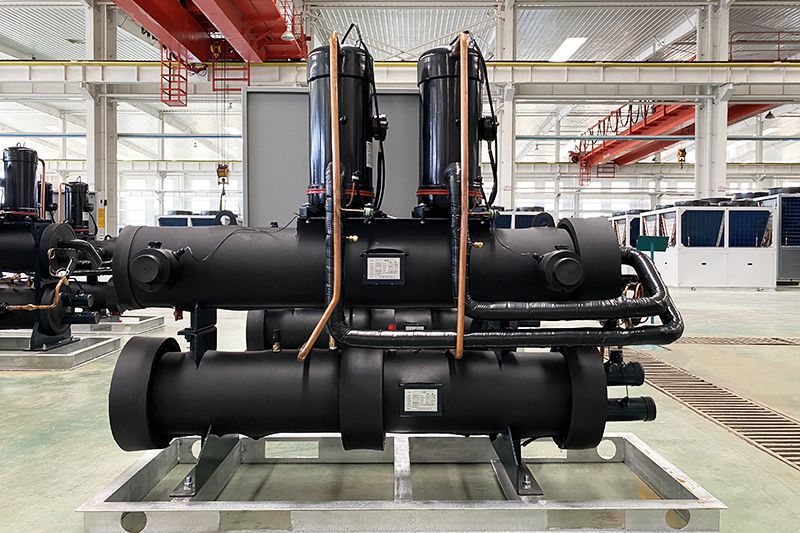

Чиллеры и тепловые насосы со спиральными компрессорами, 5-280 кВт

Применение

Чиллеры и тепловые насосы со спиральными компрессорами применяются для охлаждения и обогрева таких крупных коммерческих помещений, как торговые центры, офисные здания, производственные цеха, гостиницы и больницы.

Технические характеристики чиллеров и тепловых насосов со спиральными компрессорами
Модель с источником подземных вод
Модель RLSW06 RLSW08 RLSW10 RLSW14 RLSW18 RLSW20 RLSW30 RLSW40
Охлаждающая способность кВт 6 8 10 14 18 19 31 41
Входная мощность охлаждения кВт 1.5 1.7 2.3 2.4 3.1 3.5 5.2 6.9
Нагревательная способность кВт 7 9 11 15 19 21 32 44
Входная мощность нагревания кВт 2.1 2.5 3.3 3.4 4.5 4.7 7.3 9.9
Электропитание 220В / 1Ф / 50Гц 380В / 3Ф / 50Гц
Компрессор Тип Герметичный ротационный тип Герметичный спиральный тип
Кол-во 1
Стартовая модель Прямой запуск
Хладагент Тип R22 /R407c
Нагрузка
(кг)
1.5 1.8 2.5 3.1 4.1 4.5 6.0 8.0
Управление TXВ
Испаритель Тип Двойная трубка / пластина
Перепад давлений кПа ≤50
Размер соединительной трубы (НД) 25 25 25 25 32 50 50 50
Поток воды (вход/выход) Охлаждение м³/ч 1.1 1.4 1.9 2.4 3.1 3.2 5.3 7.1
Нагрев м³/ч 0.7 0.9 1.2 1.5 2.0 2.2 2.8 3.7
Температура воды Охлаждение 12/7
Нагрев 40/-
Конденсатор Тип Двойная трубка / пластина
Перепад давлений кПа ≤50
Размер соединительной трубы (НД) 25 25 25 25 32 50 50 50
Поток воды (вход/выход) Охлаждение м³/ч 0.7 0.9 1.2 1.5 2.0 2.2 2.8 3.7
Нагрев м³/ч 1.1 1.4 1.9 2.4 3.1 3.2 5.3 7.1
Температура воды Охлаждение 18/29
Нагрев 15/-
Конструкция Горизонтальная
Размеры Д мм 1200 1200 1200 1200 1200 1400 1400 1400
Ш мм 700 700 700 700 700 655 655 655
В мм 1000 1000 1000 1000 1000 1100 1100 1100
Чистый вес кг 150 175 190 210 235 240 270 285
Рабочий вес кг 195 206 224 248 280 285 325 340
Уровень шума Дц (A) 52 52 53 53 53 54 54 56
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1) Встроенный водяной насос и расширительный бак являются дополнительными устройствами
2) Выбор различных источников питания является необязательной функцией
3) Выбор хладагента R410a является опциональной функцией

Модель с подземным трубопроводом
Модель RLSW06 RLSW08 RLSW10 RLSW14 RLSW18 RLSW20 RLSW30 RLSW40
Охлаждающая способность кВт 6 8 10 14 18 19 31 41
Входная мощность охлаждения кВт 1.5 1.7 2.3 2.4 3.1 3.5 5.2 6.9
Нагревательная способность кВт 7 9 11 15 19 21 32 44
Входная мощность нагревания кВт 2.1 2.5 3.3 3.4 4.5 4.7 7.3 9.9
Электропитание 220В / 1Ф / 50Гц 380В / 3Ф / 50Гц
Компрессор Тип Герметичный ротационный тип Герметичный спиральный тип
Кол-во 1
Стартовая модель Прямой запуск
Хладагент Тип R22 /R407c
Нагрузка
(кг)
1.5 1.8 2.5 3.1 4.1 4.5 6.0 8.0
Управление TXВ
Испаритель Тип Двойная трубка / пластина
Перепад давлений кПа ≤50
Размер соединительной трубы (НД) 25 25 25 25 32 50 50 50
Поток воды (вход/выход) Охлаждение м³/ч 1.1 1.4 1.9 2.4 3.1 3.2 5.3 7.1
Нагрев м³/ч 0.7 0.9 1.2 1.5 2.0 2.2 2.8 3.7
Температура воды Охлаждение 12/7
Нагрев 40/-
Конденсатор Тип Двойная трубка / пластина
Перепад давлений кПа ≤50
Размер соединительной трубы (НД) 25 25 25 25 32 50 50 50
Поток воды (вход/выход) Охлаждение м³/ч 0.7 0.9 1.2 1.5 2.0 2.2 2.8 3.7
Нагрев м³/ч 1.1 1.4 1.9 2.4 3.1 3.2 5.3 7.1
Температура воды Охлаждение 18/29
Нагрев 15/-
Конструкция Горизонтальная
Размеры Д мм 1200 1200 1200 1200 1200 1400 1400 1400
Ш мм 700 700 700 700 700 655 655 655
В мм 1000 1000 1000 1000 1000 1100 1100 1100
Чистый вес кг 150 175 190 210 235 240 270 285
Рабочий вес кг 195 206 224 248 280 285 325 340
Уровень шума Дц (A) 52 52 53 53 53 54 54 56
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1) Встроенный водяной насос и расширительный бак являются дополнительными устройствами
2) Выбор различных источников питания является необязательной функцией
3) Выбор хладагента R410a является опциональной функцией

Модель с подземным трубопроводом
Модель RLSW60 RLSW80 RLSW120 RLSW160 RLSW200 RLSW240 RLSW280
Охлаждающая способность кВт 60.6 80 120 160 200 240 290
Входная мощность охлаждения кВт 10.8 14.2 21.3 28.4 35.5 42.6 46.8
Нагревательная способность кВт 62 83 125 167 209 250 312
Входная мощность нагревания кВт 15.4 19.8 29.7 39.6 49.5 59.4 65.2
Электропитание 380В / 3Ф / 50Гц
Компрессор Тип Герметичный спиральный тип
Кол-во 1 2 3 4 5 6 2
Стартовая модель Прямой запуск
Хладагент Тип R22 /R407c
Нагрузка
(кг)
11 15 22 30 37.0 44.0 54.0
Управление TXВ
Испаритель Тип Двойная трубка / пластина
Перепад давлений кПа ≤70
Размер соединительной трубы (НД) 50 65 80 80 100 100 100
Поток воды (вход/выход) Охлаждение м³/ч 10.4 13.8 20.64 27.5 34.4 41.3 49.9
Нагрев м³/ч 13 17.2 25.8 32.4 40.5 48.6 57.9
Температура воды Охлаждение 12/7
Нагрев 40/-
Конденсатор Тип Двойная трубка / пластина
Перепад давлений кПа ≤70
Размер соединительной трубы (НД) 50 65 80 80 100 100 100
Поток воды (вход/выход) Охлаждение м³/ч 13 17.2 25.8 32.4 40.5 48.6 57.9
Нагрев м³/ч 10.4 13.8 20.64 27.5 34.4 41.3 49.9
Температура воды Охлаждение 25/30
Нагрев 10/-
Конструкция Горизонтальная
Размеры Д мм 2100 2100 2400 2800 2800 2800 2800
Ш мм 800 800 800 800 1200 1200 1200
В мм 1700 1700 1700 1800 1800 1800 2000
Чистый вес кг 520 630 830 920 1040 1360 1420
Рабочий вес кг 610 820 920 1050 1150 1480 1550
Уровень шума Дц (A) 56 56 58 61 62 64 65
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа
Модель с подземным трубопроводом
Модель RLSW60 RLSW80 RLSW120 RLSW160 RLSW200 RLSW240 RLSW280
Охлаждающая способность кВт 60.6 80 120 160 200 240 290
Входная мощность охлаждения кВт 10.8 14.2 21.3 28.4 35.5 42.6 46.8
Нагревательная способность кВт 62 83 125 167 209 250 312
Входная мощность нагревания кВт 15.4 19.8 29.7 39.6 49.5 59.4 65.2
Электропитание 380В / 3Ф / 50Гц
Компрессор Тип Герметичный спиральный тип
Кол-во 1 2 3 4 5 6 2
Стартовая модель Прямой запуск
Хладагент Тип R22 /R407c
Нагрузка
(кг)
11 15 22 30 37.0 44.0 54.0
Управление TXВ
Испаритель Тип Двойная трубка / пластина
Перепад давлений кПа ≤70
Размер соединительной трубы (НД) 50 65 80 80 100 100 100
Поток воды (вход/выход) Охлаждение м³/ч 10.4 13.8 20.64 27.5 34.4 41.3 49.9
Нагрев м³/ч 13 17.2 25.8 32.4 40.5 48.6 57.9
Температура воды Охлаждение 12/7
Нагрев 40/-
Конденсатор Тип Двойная трубка / пластина
Перепад давлений кПа ≤70
Размер соединительной трубы (НД) 50 65 80 80 100 100 100
Поток воды (вход/выход) Охлаждение м³/ч 13 17.2 25.8 32.4 40.5 48.6 57.9
Нагрев м³/ч 10.4 13.8 20.64 27.5 34.4 41.3 49.9
Температура воды Охлаждение 25/30
Нагрев 10/-
Конструкция Горизонтальная
Размеры Д мм 2100 2100 2400 2800 2800 2800 2800
Ш мм 800 800 800 800 1200 1200 1200
В мм 1700 1700 1700 1800 1800 1800 2000
Чистый вес кг 520 630 830 920 1040 1360 1420
Рабочий вес кг 610 820 920 1050 1150 1480 1550
Уровень шума Дц (A) 56 56 58 61 62 64 65
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1) Встроенный водяной насос и расширительный бак являются дополнительными устройствами
2) Выбор различных источников питания является необязательной функцией
3) Стандартное устройство не имеет листового корпуса. Параметры в скобках указаны для стандартных устройств.

Модель с градирнями
Модель RLSW60 RLSW80 RLSW100 RLSW120 RLSW160 RLSW200 RLSW240 RLSW280
Охлаждающая способность кВт 56 76 95 114 152 190 228 273
Входная мощность кВт 11.8 15.8 23.7 23.7 31.6 39.5 47.4 52
Электропитание 380В / 3Ф / 50Гц
Компрессор Тип Герметичный спиральный тип
Кол-во 2 2 3 3 4 5 6 2
Стартовая модель Прямой запуск
Хладагент Тип R22 /R407c
Нагрузка
(кг)
10 14 20 21 28 35.0 42.0 50.0
Управление TXВ
Испаритель Тип Кожухотрубный
Перепад давлений кПа ≤70
Размер соединительной трубы (НД) 50 65 65 80 80 100 100 100
Температура воды при входе/выходе 12/7
Скорость потока охлажденной воды м³/ч 9.7 13.1 18.2 19.6 26.1 32.7 39.2 47
Конденсатор Тип Кожухотрубный
Перепад давлений кПа ≤70
Размер соединительной трубы (НД) 50 65 65 80 80 100 100 100
Температура воды при входе/выходе 30/35
Скорость потока охлаждающей воды м³/ч 11.6 15.6 22.0 23.4 31.2 39.5 46.8 55.3
Рекуперация теплоты 30% Тип Кожухотрубный
Труба (НД) 40 40 50 50 50 50 65 65
Поток воды (м³/ч) 3.8 5.1 7.3 7.7 10.3 12.0 15.4 18.2
100% Тип Кожухотрубный
Труба (НД) 50 65 65 80 80 100 100 100
Поток воды (м³/ч) 11.6 15.6 22.0 23.4 31.2 39.5 46.8 55.3
Конструкция Вертикальная
Размеры Д мм 2100(1800) 2100(1800) 2400 2400 2400 2800 3166 3166
Ш мм 800(650) 800(650) 800 850 850 850 850 850
В мм 1650(1200) 1650(1200) 1650(1350) 1700(1350) 1700(1400) 1700(1400) 1700(1400) 1700(1560)
Чистый вес кг 520(410) 630(495) 780(680) 830(690) 920(780) 1040(880) 1350(1150) 1360(1160)
Рабочий вес кг 610(490) 760(610) 920(820) 920(830) 1050(940) 1150(1060) 1480(1380) 1490(1390)
Уровень шума Дц (A) 56 56 58 58 61 62 64 65
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1) Встроенный водяной насос и расширительный бак являются дополнительными устройствами
2) Выбор различных источников питания является необязательной функцией
3) Стандартное устройство не имеет листового корпуса. Параметры в скобках указаны для стандартных устройств.

Модель RLSW06 RLSW08 RLSW10 RLSW14 RLSW18 RLSW20 RLSW30 RLSW40
Охлаждающая способность кВт 5.4 7.2 9.5 13.3 17.2 19 28 38
Входная мощность кВт 1.7 2.0 2.6 2.7 3.6 4.2 5.9 7.9
Электропитание 220В / 1Ф / 50Гц 380В / 3Ф / 50Гц
Компрессор Тип Герметичный ротационный тип Герметичный спиральный тип
Кол-во 1
Стартовая модель Прямой запуск
Хладагент Тип R22 /R407c
Нагрузка
(кг)
1.3 1.6 2.2 2.8 3.8 3.0 5.0 7.0
Управление TXВ
Испаритель Тип Двойная трубка / пластина
Перепад давлений кПа ≤50
Размер соединительной трубы (НД) 25 25 25 25 32 50 50 50
Температура воды при входе/выходе 12/7
Скорость потока охлажденной воды м³/ч 1.0 1.2 1.7 2.2 2.9 3.2 4.9 6.5
Конденсатор Тип Двойная трубка / пластина
Перепад давлений кПа ≤50
Размер соединительной трубы (НД) 25 25 25 25 32 50 50 50
Температура воды при входе/выходе 30/35
Скорость потока охлаждающей воды м³/ч 1.3 1.6 2.1 2.6 3.5 4.3 5.8 7.8
Конструкция Горизонтальная
Размеры Д мм 1200 1200 1200 1200 1200 1400 1400 1400
Ш мм 700 700 700 700 700 655 655 655
В мм 1000 1000 1000 1000 1000 1100 1100 1100
Чистый вес кг 150 175 190 210 235 240 270 285
Рабочий вес кг 195 206 224 248 280 285 325 340
Уровень шума Дц (A) 52 52 53 53 53 54 54 56
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1) Встроенный водяной насос и расширительный бак являются дополнительными устройствами
2) Выбор различных источников питания является необязательной функцией

Особенности чиллеров и тепловых насосов со спиральными компрессорами

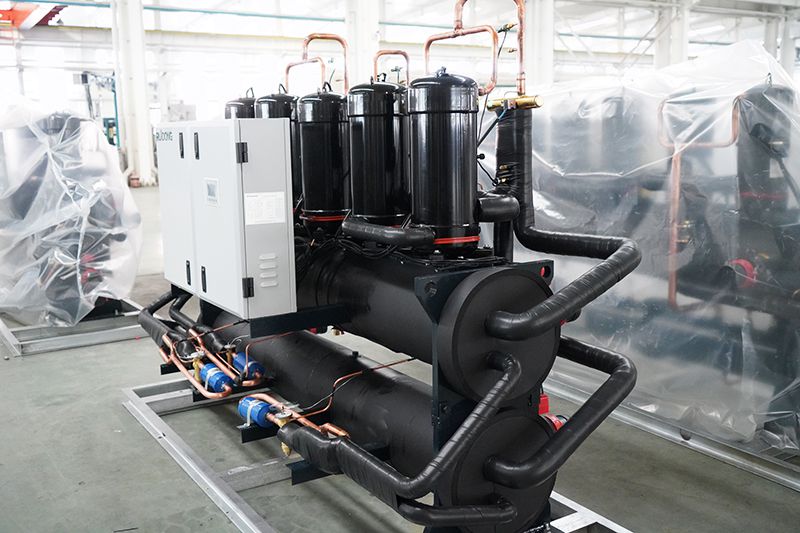

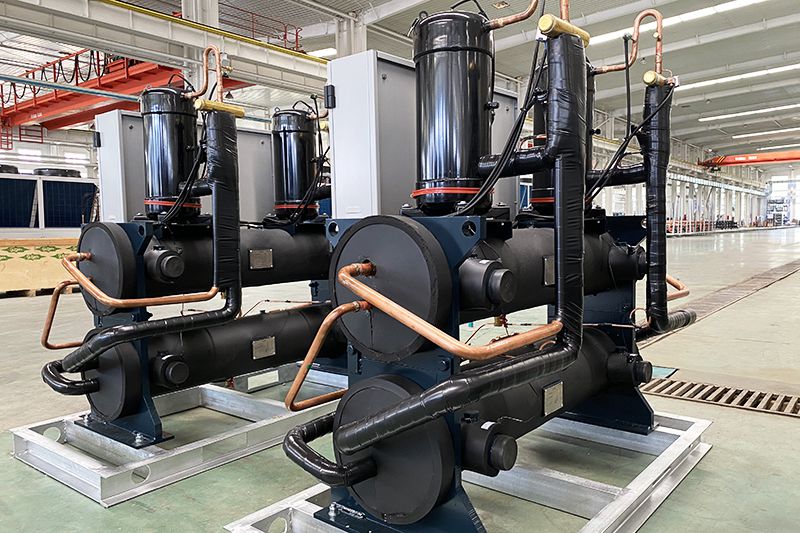

В данных чиллерах для охлаждения воды и тепловых насосах применяются компрессоры спирального типа. Заказчик может запросить чиллеры или насосы, оснащенные от 1 до 4 компрессорами в зависимости от размера и назначения зданий. Оборудование имеет конденсатор кожухотрубчатого типа, испаритель и систему управления.

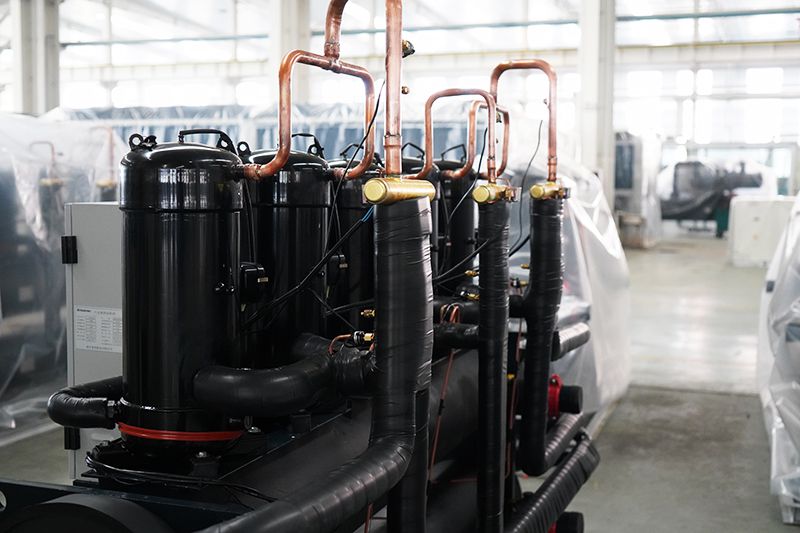

1. Компрессор:
Спиральные компрессоры характеризуются высокой ударной вязкостью. При установке масляного отопительного оборудования устраняются неполадки в чиллерах и тепловых насосах со спиральными компрессорами, которые вызваны неполным отделением масла от фтора.

2. Испаритель:
(1) Испаритель кожухотрубчатого типа оснащен внутренней гофрированной медной трубкой для повышения теплообмена.

3. Конденсатор:
(1) Конденсатор кожухотрубчатого типа. Он имеет один или несколько выводов.
(2) Производство и тестирование стального кожуха осуществляется в соответствие со стандартами JB/T4750-2003 «Давление для холодильного оборудования».

4. Система управления:
Шкаф управления распределением состоит из устройства для запуска компрессора, устройства защиты питания и микрокомпьютерной системы управления. Микрокомпьютерная система управления функционирует стабильно и безопасно при температуре от -15 ℃ до 65 ℃. Она оснащена стандартными интерфейсами связи RS-232 и RS-485. Запуск и выключение данной системы осуществляется с помощью сигнала от удаленного источника.

5. Способы управления:
(1) Основной двигатель чиллера для охлаждения воды управляется с помощью изменеия температуры обратной трубы холодной воды или оттока.
(2) Когда нагрузка достигает установленного максимального значения, оборудование автоматически останавливается. Оборудование можно также автоматически запускать.
(3) Оборудование оснащено экраном с ЖК-дисплеем.
(4) Температура притока и оттока воды можно устанавливать, затем она будет отображаться на экране. Рабочее состояние и время работы компрессора можно постоянно держать под контролем.
(5) Функция дистанционного запуска и остановки.

Обратная связь
