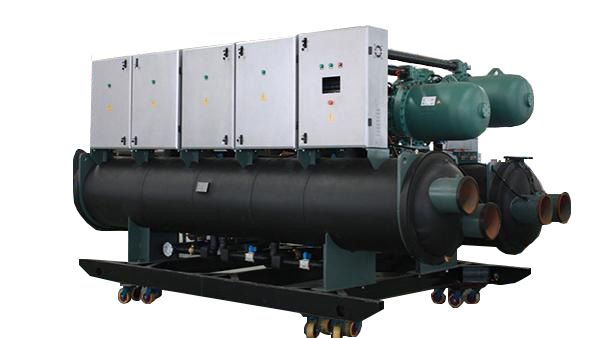

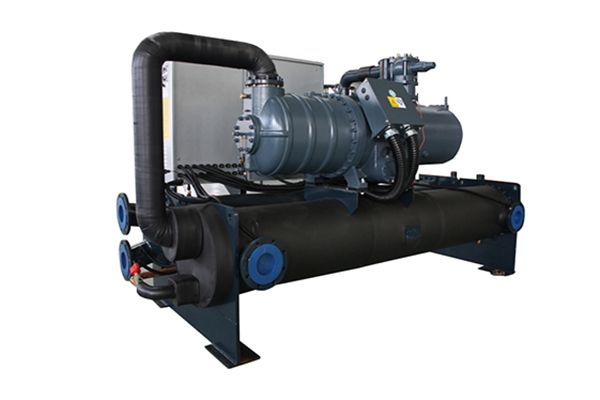

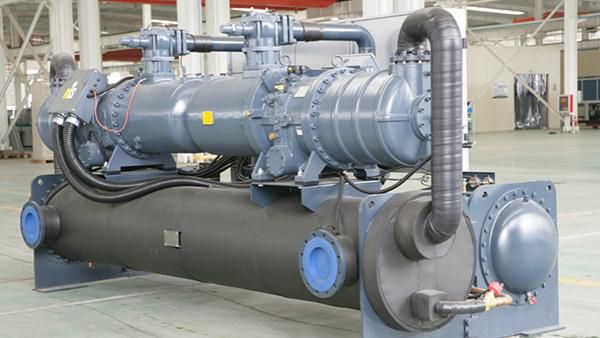

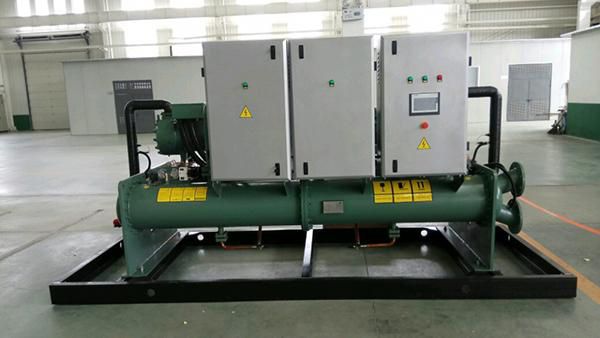

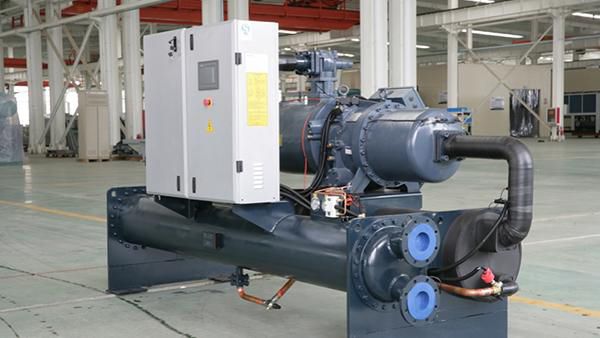

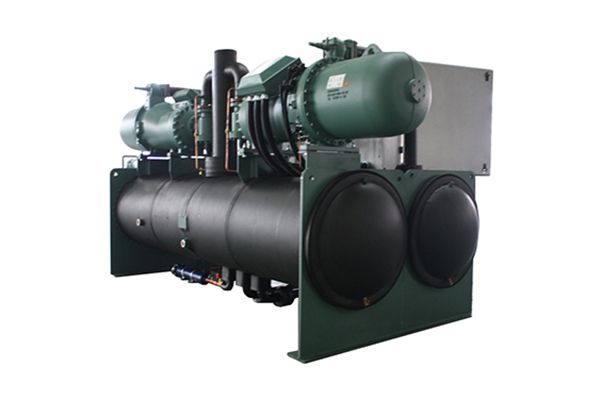

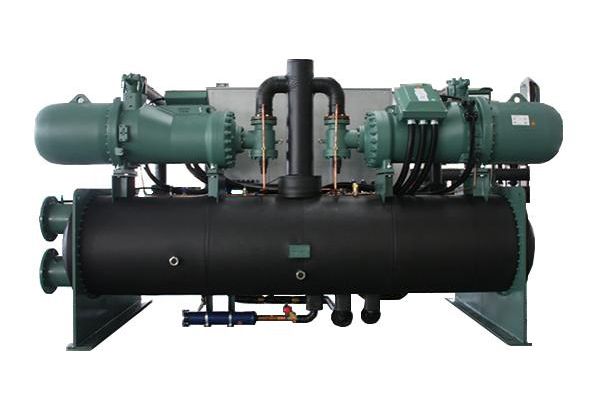

Чиллеры с винтовым компрессором, 200-2200 кВт

Применение

Чиллеры с винтовым компрессором разработаны и произведены для охлаждения воды и рекуперации тепла в крупных жилых и коммерческих зданиях, включая торговые центры, офисные здания, гостиницы и больницы.

Технические характеристики
Чиллеры с винтовым компрессором для охлаждения воды типа R22, с градирнями
Модель 200Вт 240Вт 280Вт 320Вт 380Вт 460Вт 500Вт 580Вт 700Вт 820Вт 940Вт 1100Вт
Охлаждающая способность кВт 198 246 281 317 379 452 503 577 704 817 934 1066
Входная мощность кВт 41 52 59 63 75 90 98 110 136 154 172 195
Электропитание 380 В/3 Ф/50 Гц 380В / 3Ф / 50Гц
Управление энергией 25% ~ 100% 25% ~ 100%
Компрессор Тип Полугерметичный винтовой тип Полугерметичный винтовой тип
Кол-во 1 1
Стартовая модель Y-△ Y-△
Хладагент Тип R22 /R407c R22 /R407c
Нагрузка (кг) 34 49 56 60 62 74 81 92 111 128 145 164
Управление EXВ EXВ
Испаритель Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 80 100 100 100 100 125 125 150
Температура воды при входе/выходе 12/7 12/7
Скорость потока охлажденной воды м³/ч 33.4 42.3 48.3 54.5 65 77 86 99 121 140 161 183
Конденсатор Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 80 100 100 100 100 125 125 150
Температура воды при входе/выходе 30/35 30/35
Скорость потока охлаждающей воды м³/ч 41.7 51.3 58.5 66 78 93 103 118 145 167 190 217
Конструкция Вертикальная Вертикальная Горизонтальная
Размеры Д мм 2500 2500 2500 3050 3050 3050 3050 3440 3440 3440 3440 3480
Ш мм 1120 1120 1120 1120 1120 1120 1120 1220 1340 1340 1340 1340
В мм 1920 1920 1920 1920 1920 2000 2000 1620 1650 1650 1650 1680
Чистый вес кг 1560 1650 1750 1750 1750 2370 2760 2880 3400 3500 3780 4250
Рабочий вес кг 1660 1750 1870 1950 1950 2570 3000 3100 3700 3850 4050 4600
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1. Максимальное несущее давление воды составляет 1 мПа.
2. Полная и частичная рекуперация тепла являются опциональными функциями.
3. На выбор предоставляются различные источники питания.

Чиллеры с винтовым компрессором для охлаждения воды типа R134a, с градирнями
№ модели 200Вт 240Вт 280Вт 320Вт 380Вт 440Вт 500Вт 540Вт 680Вт 480Вт 560Вт 640Вт 760Вт 880Вт 1000Вт 1200Вт 1360Вт
Охлаждающая способность кВт 196 243 271 310 373 430 493 540 685 486 535 621 746 850 986 1081 1371
Входная мощность кВт 44.6 53 59 67 79 87 98 108 134 105 119 133 158 175 196 216 267
Электропитание 380 В/3 Ф/50 Гц 380 В/3 Ф/50 Гц
Управление энергией 25% ~ 100% 25% ~ 100%
Компрессор Тип Полугерметичный винтовой тип Полугерметичный винтовой тип
Кол-во 1 2
Стартовая модель Y-△ Y-△
Хладагент Тип R134a R134a
Нагрузка (кг) 35 41 45 51 61 68 79 85 107 82 90 102 122 136 158 170 214
Управление EXВ EXВ
Испаритель Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 100 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Температура воды при входе/выходе 12/7 12/7
Скорость потока охлажденной воды м³/ч 29.2 42 46 53 64 73 85 93 118 84 92 107 128 146 170 186 236
Конденсатор Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 100 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Температура воды при входе/выходе 30/35 30/35
Скорость потока охлаждающей воды м³/ч 35.9 51 56 65 78 88 102 112 141 102 112 130 155 176 203 223 282
Конструкция Вертикальная Горизонтальная Вертикальная Горизонтальная
Размеры Д мм 2500 3480 3480 3050 3480 3480 3480 3480 3480 4550 4550 4550 4550 4550 4550 4550 4550
Ш мм 1000 1300 1300 1150 1300 1340 1340 1340 1340 1200 1200 1200 1500 1500 1500 1500 1620
В мм 1600 1600 1600 1930 1600 1680 1680 1680 1680 2000 2100 2150 1770 1820 1850 1850 1920
Чистый вес кг 1650 1800 2450 2850 2950 3500 3600 3900 4360 4380 4580 4720 5380 5420 5920 6450 7150
Рабочий вес кг 1850 1950 2600 3020 3120 3650 3750 4100 4560 4500 4800 4950 5620 5660 6220 6750 7500
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1. Максимальное несущее давление воды составляет 1 мПа.
2. Полная и частичная рекуперация тепла являются опциональными функциями.
3. На выбор предоставляются различные источники питания.

Затопленные чиллеры с винтовым компрессором для охлаждения воды типа R22, с градирнями
№ модели 400Вт 500Вт 560Вт 640Вт 760Вт 920Вт 1100Вт 1200Вт 800Вт 1000Вт 1120Вт 1280Вт 1520Вт 1840Вт 2200Вт 2400Вт
Охлаждающая способность кВт 402 487 561 637 747 910 1044 1190 804 974 1122 1274 1493 1820 2087 2381
Входная мощность кВт 74 87 98 114 128 155 175 197 149 174 196 228 256 311 349 394
Электропитание 380 В/3 Ф/50 Гц 380 В/3 Ф/50 Гц
Управление энергией 25% ~ 100% 25% ~ 100%
Компрессор Тип Полугерметичный винтовой тип Полугерметичный винтовой тип
Кол-во 1 2
Стартовая модель Y-△ Y-△
Хладагент Тип R22 /R407c R22 /R407c
Нагрузка (кг) 66 80 90 101 118 142 162 183 132 160 180 202 236 284 324 366
Управление EXВ EXВ
Испаритель Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 100 100 125 125 150 150 150 150 150 150 150 200 200 200 250 250
Температура воды при входе/выходе 12/7 12/7
Скорость потока охлажденной воды м³/ч 69 84 97 110 128 157 180 205 138 168 193 219 257 313 359 410
Конденсатор Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 100 100 125 125 150 150 150 150 150 150 150 200 200 200 250 250
Температура воды при входе/выходе 30/35 30/35
Скорость потока охлаждающей воды м³/ч 82 99 113 129 150 183 210 239 164 198 227 258 301 366 419 477
Конструкция Вертикальная Вертикальная
Размеры Д мм 3400 3400 3400 3400 3400 3400 3400 3400 4100 4200 4200 4200 4460 4950 5150 5200
Ш мм 1320 1400 1400 1460 1650 1650 1720 1720 1500 1550 1550 1650 1750 1750 1750 1900
В мм 1650 1680 1680 1700 1810 1810 1850 1850 1820 1860 1860 1900 1970 1970 1970 2020
Чистый вес кг 1800 2450 2850 2950 3500 3600 3900 4360 4380 4580 4720 5380 5420 5920 6450 7150
Рабочий вес кг 1950 2600 3020 3120 3650 3750 4100 4560 4500 4800 4950 5620 5660 6220 6750 7500
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1. Максимальное несущее давление воды составляет 1 мПа.
2. Полная и частичная рекуперация тепла являются опциональными функциями.
3. На выбор предоставляются различные источники питания.

Затопленные чиллеры с винтовым компрессором для охлаждения воды типа R134a, с градирнями
№ модели 260Вт 300Вт 340Вт 400Вт 460Вт 560Вт 600Вт 760Вт 520Вт 600Вт 680Вт 800Вт 920Вт 1120Вт 1200Вт 1520Вт
Охлаждающая способность кВт 267 294 342 411 468 543 595 755 535 589 683 821 936 1086 1190 1510
Входная мощность кВт 52 59 66 78 87 97 107 132 104 118 132 156 173 194 214 265
Электропитание 380 В/3 Ф/50 Гц 380 В/3 Ф/50 Гц
Управление энергией 25% ~ 100% 25% ~ 100%
Компрессор Тип Полугерметичный винтовой тип Полугерметичный винтовой тип
Кол-во 1 2
Стартовая модель Y-△ Y-△
Хладагент Тип R134a R134a
Нагрузка 45 49 56 67 75 86 94 118 90 98 112 134 150 172 188 236
(кг)
Управление EXВ EXВ
Испаритель Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Температура воды при входе/выходе 12/7 12/7
Скорость потока охлажденной воды м³/ч 46 51 59 71 81 93 102 130 92 101 118 141 161 187 205 260
Конденсатор Тип Кожухотрубный Кожухотрубный
Перепад давлений кПа 70 ~ 90 70 ~ 90
Размер соединительной трубы (НД) 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Температура воды при входе/выходе 30/35 30/35
Скорость потока охлаждающей воды м³/ч 55 61 70 84 95 110 121 153 110 122 140 168 191 220 242 305
Конструкция Вертикальная Вертикальная
Размеры Д мм 3400 3400 3400 3400 3400 3400 3400 3400 4100 4200 4200 4200 4460 4950 5150 5200
Ш мм 1320 1400 1400 1460 1650 1650 1720 1720 1500 1550 1550 1650 1750 1750 1750 1900
В мм 1650 1680 1680 1700 1810 1810 1850 1850 1820 1860 1860 1900 1970 1970 1970 2020
Чистый вес кг 1800 2450 2850 2950 3500 3600 3900 4360 4380 4580 4720 5380 5420 5920 6450 7150
Рабочий вес кг 1950 2600 3020 3120 3650 3750 4100 4560 4500 4800 4950 5620 5660 6220 6750 7500
Меры по защите 1.Защита от высокого и низкого напряжения; 2.Защита от замерзания; 3.Регулирование температуры; 4.Защита от противофазы питания; 5.Защита от высокого и низкого давления; 6.Защита от высокого давления и температуры выхлопа; 7.Защита от тепловой перегрузки встроенного двигателя; 8.Защита от сверхтока; 9. Предохранительный клапан; 10.Клапан невозвратного типа

Примечание:
1. Максимальное несущее давление воды составляет 1 мПа.
2. Полная и частичная рекуперация тепла являются опциональными функциями.
3. На выбор предоставляются различные источники питания.

Особенности

1. Компрессор:
a. Полузакрытая двухвинтовая конструкция. Компрессор состоит из двух взаимозаменяемых роторов, которые позволяют уменьшать уровень вибраций. Благодаря специальной конструкции винта, компрессор характеризуется высокой производительностью и позволяет обеспечить плавный поток воздуха при всасывании, сжатии и вытяжке.
b. Оборудование не требует ручной смазки.
c. Система компенсации объема компрессора позволяет осуществлять частичную нагрузку. Компрессор позволяет использовать 25% -100% энергии с раздельной регулировкой или безраздельной регулировкой для полного соответствия с тепловой нагрузкой здания.

Преимущества
Поршневые компрессоры на ¼ состоят из подвижных деталей. Слабые элементы конструкции сведены к минимуму, а процессы всасывания и вытяжки являются плавными и непрерывными. Оборудование обладает высокой устойчивостью к влажному сжатию и воздействию жидкости.

2. Кожухотрубный теплообменник
Кожух: сосуды высокого давления изготовлены из стальных плит высокого качества. Производство и тестирование кожуха осуществляется в соответствие со стандартамиJB/T4750-2003 «Давление для холодильного оборудования». Поверхность кожуха изготовлена из материалов, которые характеризуются огнестойкими, водостойкими, теплоизоляционными и защитными свойствами. Сегментная перегородка испарительной камеры изготавливается из конструкционного ПВХ материала, обладающего высокой стойкостью к коррозии и отличной воздухонепроницаемостью. Благодаря данной конструкции, поток охлаждающей воды поднимается вверх и вниз по перегородке, что повышает интенсивность теплообмена испарителя.

Вход для холодильного агента оснащен устройством выравнивания потока, что позволяет обеспечить равномерное распределение хладагента в медной трубке теплообменника. Благодаря данному устройству эффективность теплообмена всей системы повышается.

Рифленая внутренняя теплообменная труба с ЦАП изготовлена из меди, которая способствует повышению ее эффективность. Высокая теплообменная мощность хладагента позволяет повысить качество охлаждения и нагрева устройства.

3. Регулирующий вентиль
Система управления электронным регулирующим вентилем имеет точность автоматического регулирования до 2600 шагов. Благодаря данной системе, в зависимости от давления перегрева всасывания и давления насыщенного пара, контроль потока хладагента осуществляется с высокой точностью. Данный контроль позволяет обеспечить максимальную мощность и отличное рабочее состояние устройства. Благодаря использованию высокоэффективных теплообменных труб в конструкции, эффективность использования энергии в оборудовании повышается.

4. Шкаф управления распределением
Шкаф управления распределением состоит из устройства для запуска компрессора, устройства защиты питания и микрокомпьютерной системы управления. Микрокомпьютерная система управления функционирует стабильно и безопасно при температуре от -15 ℃ до 65 ℃. Она оснащена стандартными интерфейсами связи RS-232 и RS-485. Запуск и выключение данной системы осуществляется с помощью сигнала от удаленного источника.

5. Микрокомпьютерная система управления
Температура холодной воды регулируется и отображается на дисплее. Доступны функции автоматического управления энергопотреблением, запуском и выключением системы. Управление системой осуществляется с помощью сенсорного экрана. На экране отображается текущее состояние (опционально), рабочее состояние, состояние тревоги и времени работы компрессора. После сбоя питания устройство автоматически перезапускается. Доступна функция защиты с помощью пароля.

6. Оборудование, обеспечивающее безопасность работы машины
Переключатель высокого и низкого напряжения, контроль температуры замерзания, подогреватель смазочного масла, обратный клапан выпускного воздуха, сменный патрон для сухого фильтра, пьезометр, аварийный выключатель, защита от перегрузки, защита мощности, инжектор хладагента.
